Skleněné lustry v nákupním centru v Keystone, USA

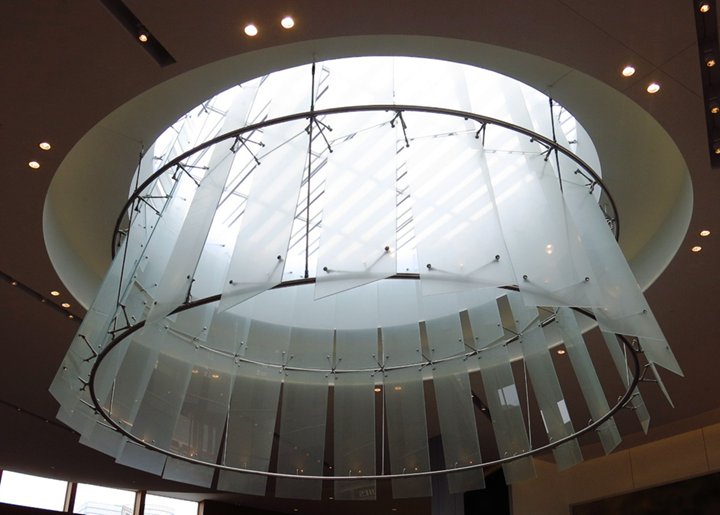

Čtyři různé skleněné lustry krášlí nově opravené nákupní centrum ve čtvrti Keystone v americkém městě Indianapolis.

Každý lustr tvoří zavěšené skleněné desky, které jsou bodově připevněny konzolami k dvěma prstencům z ušlechtilé oceli.

Konstrukce

Největší lustr má eliptický tvar s hlavním průměrem 11 m. Skleněné desky vysoké 3 m jsou vůči sobě natočené a směrem dolů se vějířovitě otevírají.

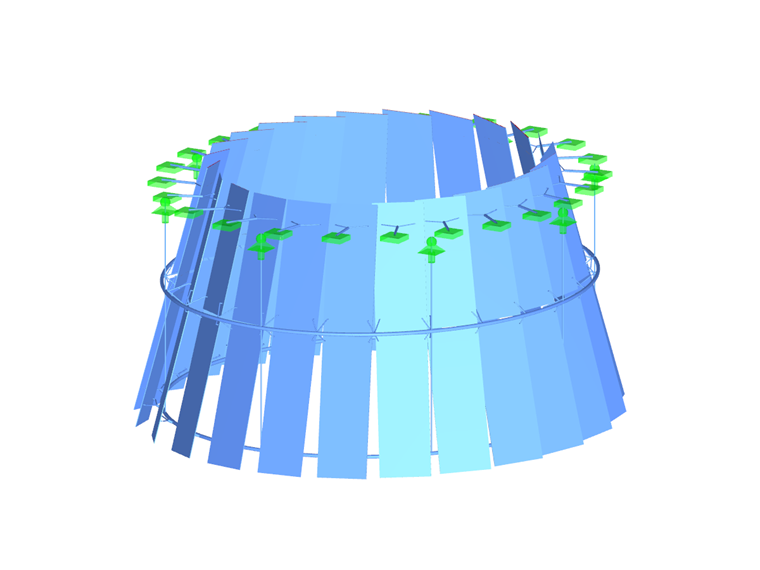

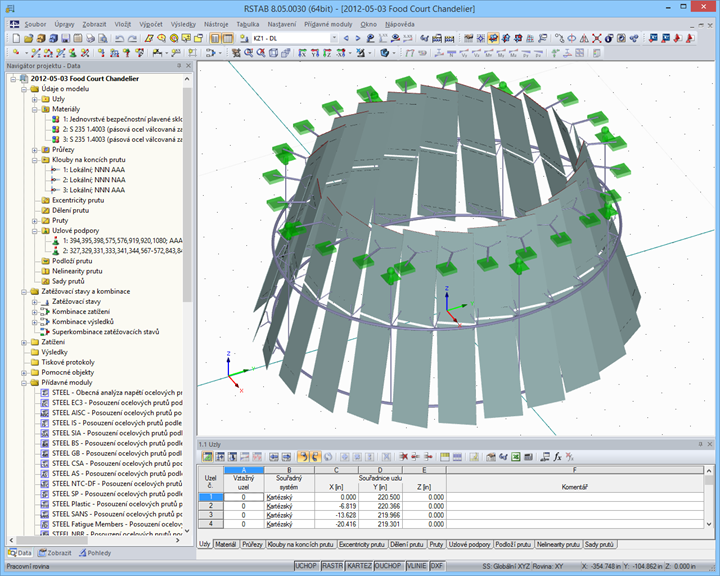

Model v programu RSTAB přesně kopíroval složení skutečných dílů, včetně nejmenších detailů spojovacích prostředků. Díky tomu bylo možné spolehlivě předpovědět proměnné deformace a dynamické chování konstrukce.

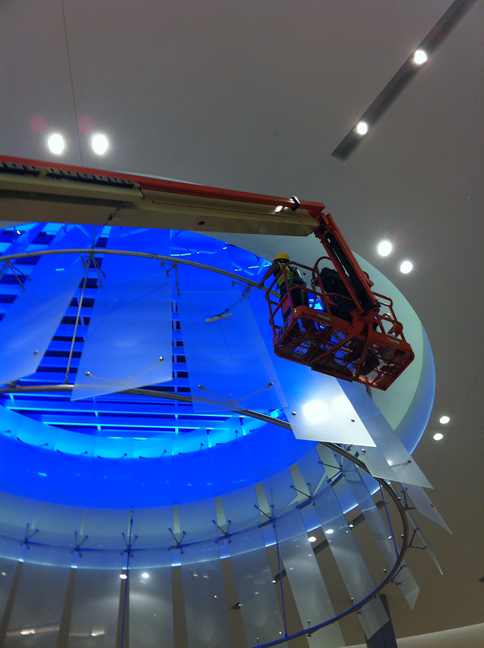

V noci je dekorativní sklo intenzivně modře a červeně osvětleno. Sklo zároveň hraje aktivní roli v celkovém konstrukčním systému, neboť stabilizuje prstence proti otáčení.

Statika a konstrukce Statický výpočet
Stutzki Engineering
Realizace Dodavatel
Linel, divize společnosti Mestek, Inc.
Mooresville, Indiana, USA

Výrobce skleněných mezivrstev
SentryGlas® od společnosti Kuraray America, Inc.
Wilmington, Delaware, USA


Specifikace projektu

Údaje o modelu

Počet uzlů 1136
Počet prutů 1264
Počet zatěžovacích stavů 8
Počet kombinací zatížení 17
Počet kombinací výsledků 1
Celková hmotnost 9,745 t
Rozměry (metrické) 10,939 x 12,150 x 6,264 m
Rozměry (imperiální) 35.89 x 39.86 x 20.55 feet
Verze programu 8.06.11
