Model został wykorzystany tylko do uczenia. Brak roszczenia do poprawności technicznej lub racjonalności.
Następnie model powinien zostać zbadany w cyfrowym tunelu aerodynamicznym.

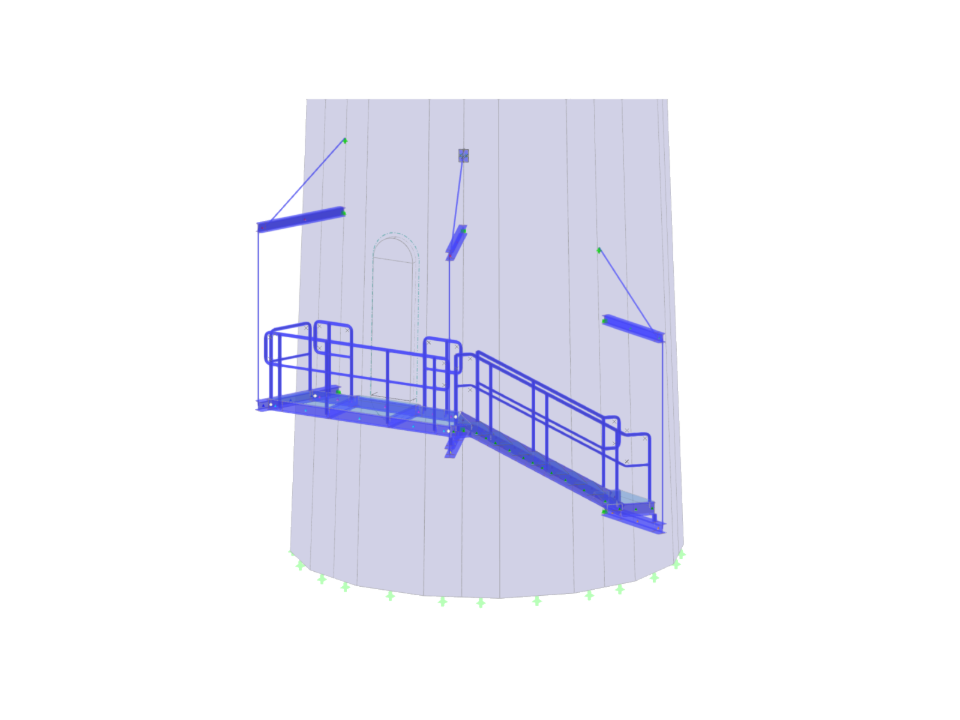

Koncepcja schodów zewnętrznych
| Liczba węzłów | 290 |
| Liczba linii | 393 |
| Liczba prętów | 186 |
| Liczba powierzchni | 73 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 20 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 67,350 t |
| Wymiary (metryczne) | 7,135 x 15,000 x 7,135 m |
| Wymiary (imperialne) | 23.41 x 49.21 x 23.41 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Długość: 00:00:36 min
Funkcja produktu
Długość: 00:00:42 min
Długość: 00:52:56 min
Długość: 01:03:11 min
Długość: 01:08:12 min
Długość: 00:58:00 min
Długość: 00:55:53 min
Długość: 01:02:19 min
Długość: 01:02:00 min
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Często połączenia są traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do nieekonomicznych lub nawet niebezpiecznych kontroli obliczeń. Explore how Dlubal Software's RFEM and Steel Joints add-on help verify connection stiffness and moment resistance, ensuring safer and more economical design checks.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W rozszerzeniu Projektowanie konstrukcji stalowych można przeprowadzić kontrolę obliczeń stateczności i przekrojów profili formowanych na zimno według EN 1993-1-3, zgodnie z punktami 6.1.2 - 6.1.5 i 6.1.8 - 6.1.10.
Przejdź do filmu
Co to jest metoda elementów skończonych oparta na komponentach (CBFEM)?
Czy możliwe jest uwzględnienie mimośrodu niesymetrycznych spoin liniowych do obliczeń naprężeń w programie RFEM 6?
Jak mogę skrócić czas obliczeń dla prętów z nieliniowym modelem materiałowym w programach RFEM 6 i RSTAB 9?
Dlaczego naprężenia dostępne w Analizie statycznej różnią się od tego w rozszerzeniu Analiza naprężeniowo-odkształceniowa?
Jak zdefiniować przegub plastyczny w RFEM 6?
Jak wymieniać dane między programem RFEM 6/RSTAB 9 a IDEA StatiCa?
