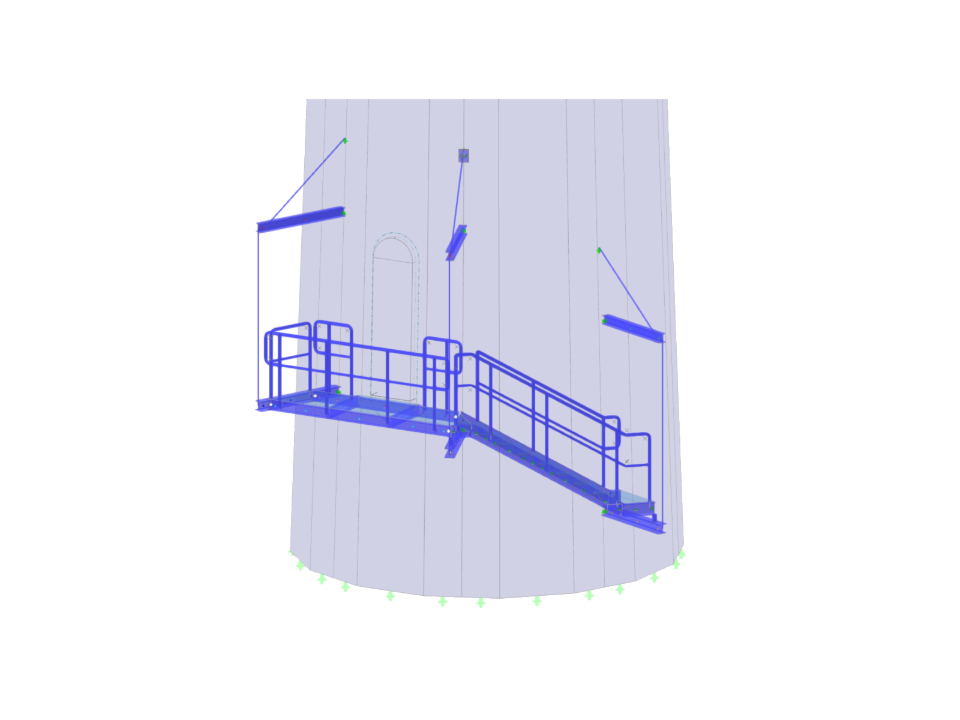

Koncept vnějšího schodiště
| Počet uzlů | 290 |
| Počet linií | 393 |
| Počet prutů | 186 |
| Počet ploch | 73 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 67,350 t |
| Rozměry (metrické) | 7,135 x 15,000 x 7,135 m |
| Rozměry (imperiální) | 23.41 x 49.21 x 23.41 feet |
