El modelo se utilizó solo para el entrenamiento. Ninguna pretensión de corrección técnica o razonabilidad.
Posteriormente, el modelo se debe examinar en el túnel de viento digital.

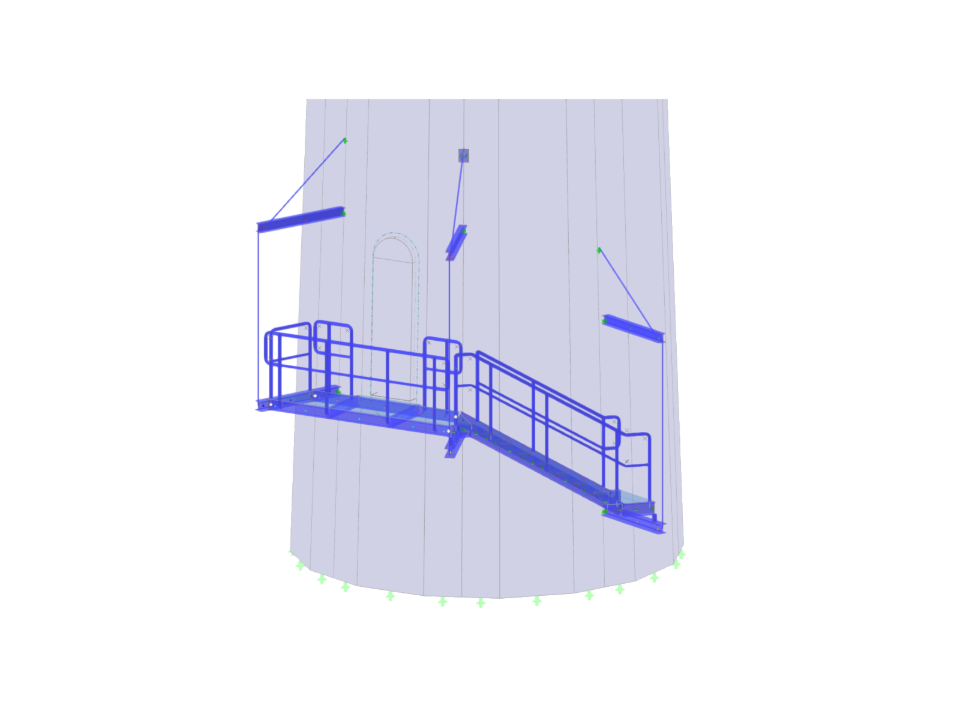

Concepto de escalera exterior
| Número de nudos | 290 |
| Número de líneas | 393 |
| Número de barras | 186 |
| Número de superficies | 73 |
| Número de sólidos | 2 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 20 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 67.350 t |
| Dimensiones (métricas) | 7,135 x 15,000 x 7,135 m |
| Dimensiones (imperiales) | 23.41 x 49.21 x 23.41 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-08-08
Duración: 01:27:14 min
Característica del producto
Duración: 00:00:36 min
Duración: 01:33:03 min
Característica del producto
Duración: 00:00:42 min
Duración: 00:52:56 min
Duración: 01:08:12 min
Duración: 00:58:00 min
Duración: 00:55:53 min
Duración: 01:02:19 min
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
Comprender la rigidez de las conexiones de acero es crucial en el diseño estructural. Often, connections are treated as strictly pinned or rigid, but this can lead to uneconomical or even dangerous design checks. Explore cómo el complemento RFEM y Uniones de acero de Dlubal Software' ayudan a verificar la rigidez de las conexiones y el momento resistente, asegurando comprobaciones de diseño más seguras y económicas.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
En el complemento Cálculo de acero, puede aplicar un valor para secciones conformadas en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de secciones según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
