Le modèle n'a été utilisé que pour la formation. Aucune demande sur l'exactitude technique ou le caractère raisonnable de la structure.
Le modèle doit ensuite être examiné dans la soufflerie numérique.

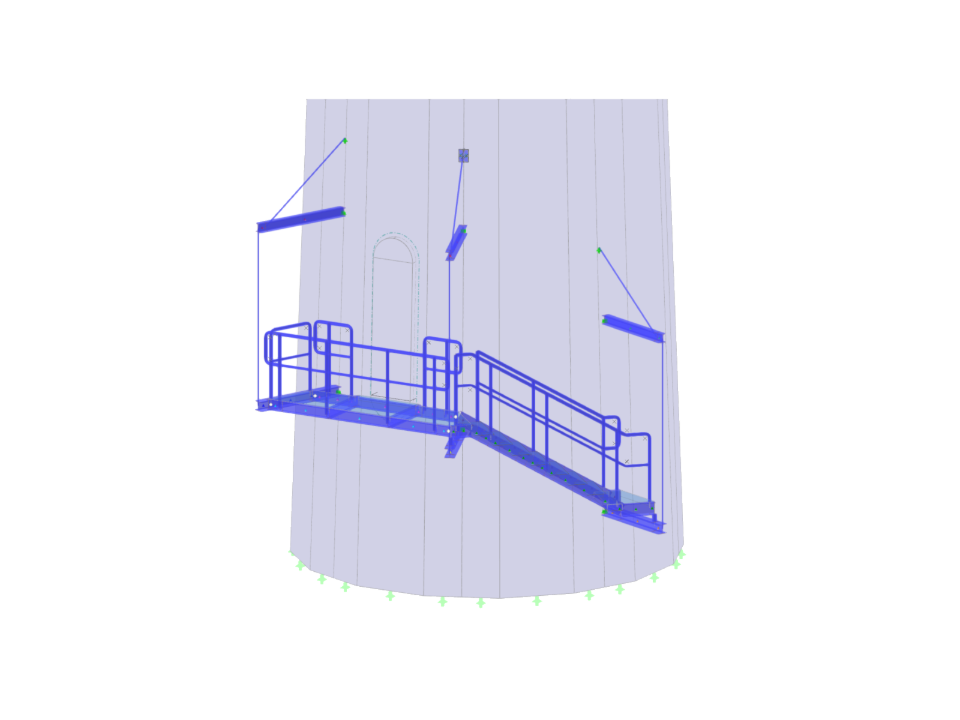

Escalier extérieur
Nombre de nœuds | 290 |
Nombre de lignes | 393 |
Nombre de barres | 186 |
Nombre de surfaces | 73 |
Nombre de solides | 2 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 20 |
Nombre de combinaisons de résultats | 0 |
Poids total | 67,350 t |
Dimensions (métrique) | 7,135 x 15,000 x 7,135 m |
Dimensions (impériales) | 23.41 x 49.21 x 23.41 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
