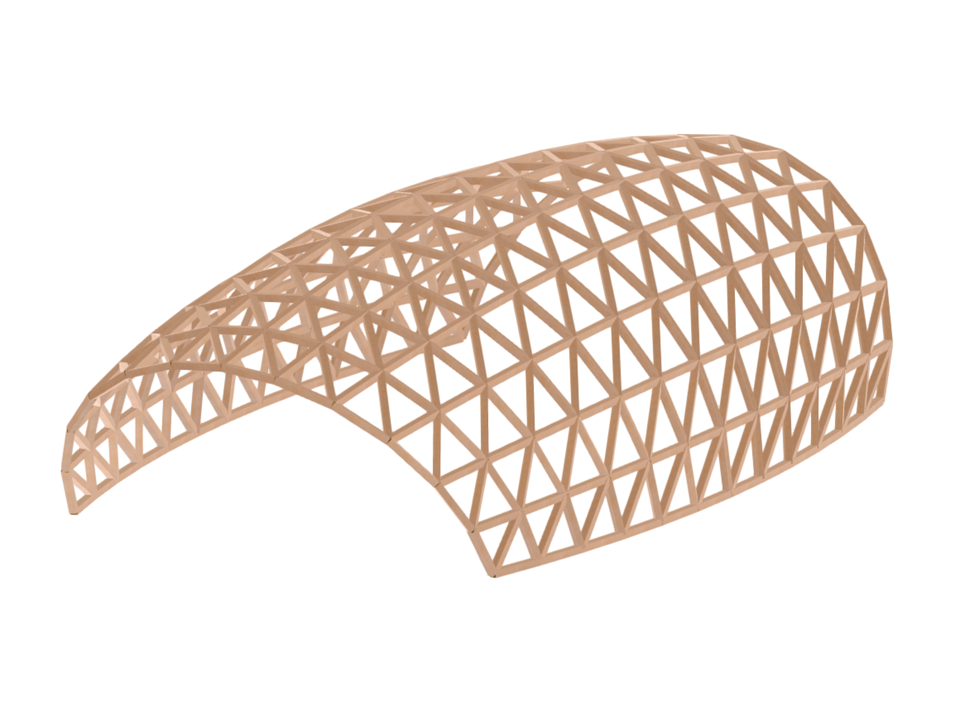

Drewniany model konstrukcyjny o łukowatym kształcie, przypominającym tunel o dużej, półcylindrycznej powierzchni. Konstrukcja składa się z kratownicy składającej się z trójkątnych elementów, tworzących siatkę tworzącą powierzchnię modelu. Drewniana konstrukcja konstrukcyjna jest wykończona naturalnym drewnem, podkreślając estetyczne ciepło i organiczne właściwości materiału.
Powłoka z drewnianej kraty
| Liczba węzłów | 169 |
| Liczba linii | 456 |
| Liczba prętów | 456 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 3 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 6,414 t |
| Wymiary (metryczne) | 12,000 x 5,500 x 21,000 m |
| Wymiary (imperialne) | 39.37 x 18.04 x 68.9 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
