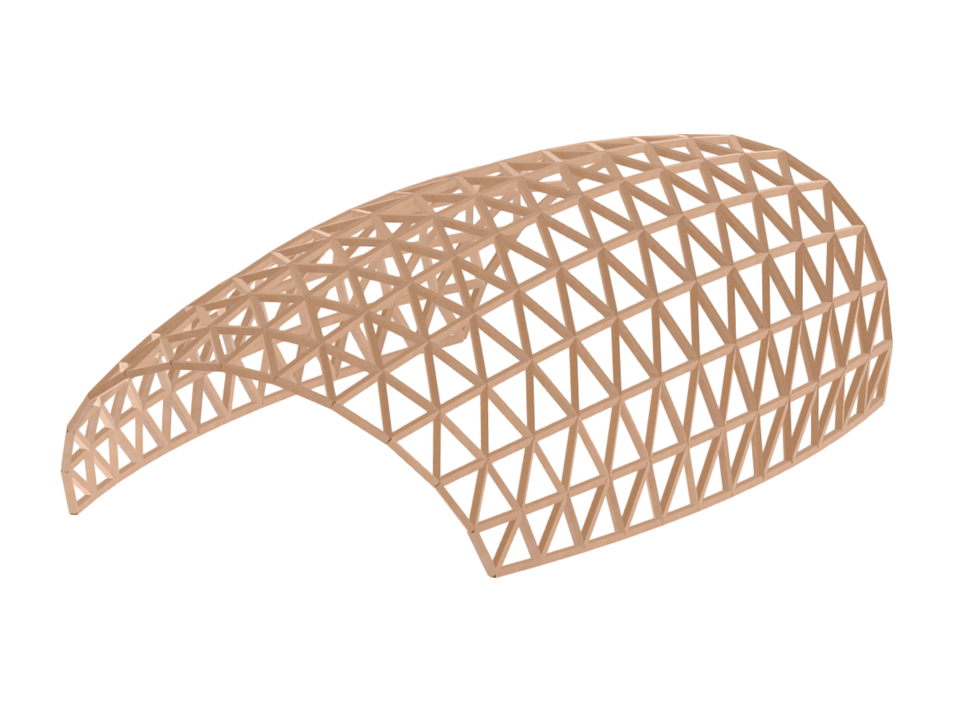

Modello strutturale in legno, caratterizzato da una forma ad arco a tunnel con una grande superficie semicilindrica. La struttura è costituita da una struttura a griglia composta da elementi triangolari, creando una mesh che forma la superficie del modello. La struttura in legno è caratterizzata dalla sua finitura in legno naturale, che mostra il calore estetico del materiale e le qualità organiche.
Gridshell in legno
| Numero di nodi | 169 |
| Numero di linee | 456 |
| Numero di aste | 456 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 6,414 t |
| Dimensioni (metriche) | 12.000 x 5.500 x 21.000 m |
| Dimensioni (imperiali) | 39.37 x 18.04 x 68.9 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
