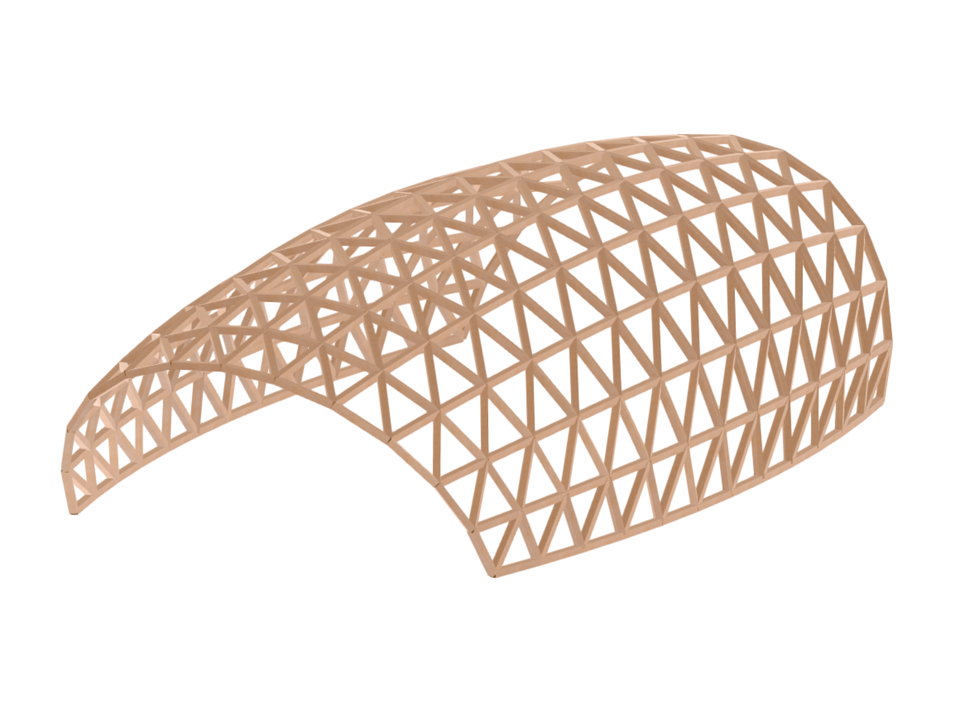

Dřevěný model konstrukce obloukového tunelového tvaru s velkou půlválcovou plochou. Konstrukce se skládá z mřížové konstrukce složené z trojúhelníkových prvků, které tvoří síť, která tvoří plochu modelu. Dřevěnou konstrukci charakterizuje přírodní dřevo, které dokazuje estetickou teplo a organické vlastnosti materiálu.
Mřížová skořepina ze dřeva
| Počet uzlů | 169 |
| Počet linií | 456 |
| Počet prutů | 456 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 6,414 t |
| Rozměry (metrické) | 12,000 x 5,500 x 21,000 m |
| Rozměry (imperiální) | 39.37 x 18.04 x 68.9 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
