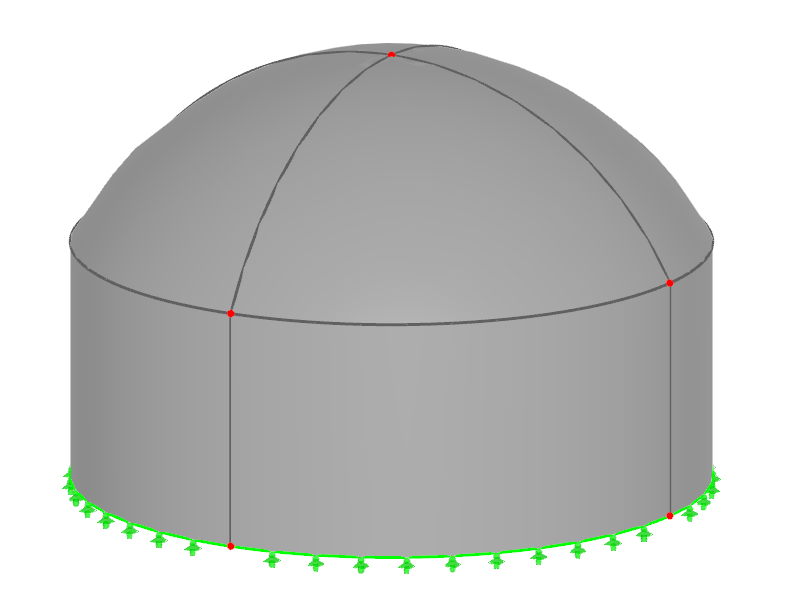

Kopuła
Liczba węzłów | 9 |
Liczba linii | 16 |
Liczba prętów | 0 |
Liczba powierzchni | 8 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 156,500 t |
Wymiary (metryczne) | 12,192 x 8,230 x 12,192 m |
Wymiary (imperialne) | 40 x 27 x 40 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
