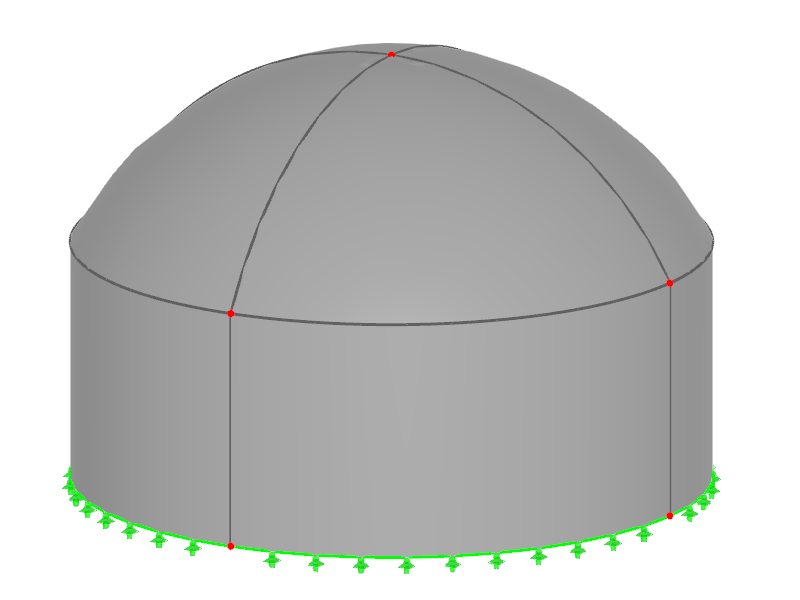

Estrutura de cúpula
Número de nós | 9 |
Número de linhas | 16 |
Número de barras | 0 |
Número de superfícies | 8 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 156,500 t |
Dimensões (métricas) | 12,192 x 8,230 x 12,192 m |
Dimensões (imperial) | 40 x 27 x 40 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
