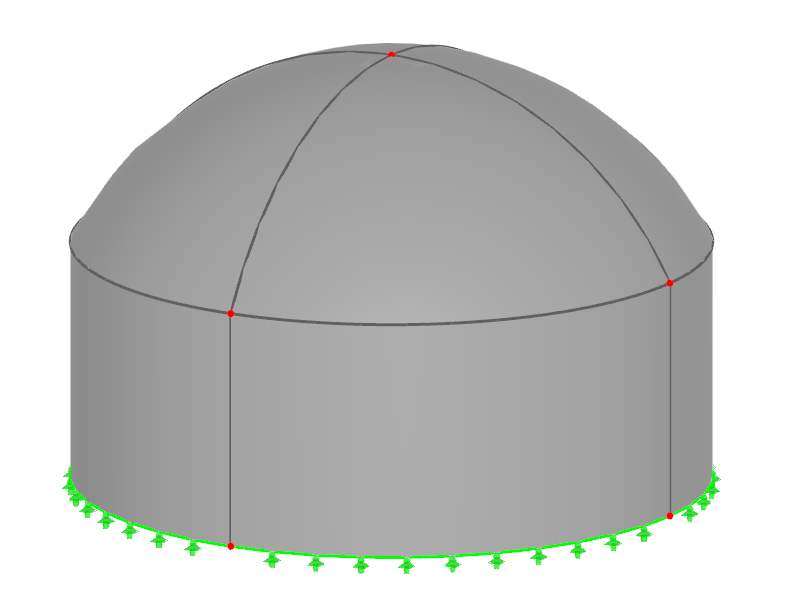

Конструкция купола
Количество узлов | 9 |
Количество линий | 16 |
Количество стержней | 0 |
Количество поверхностей | 8 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 156,500 t |
Размеры (метрические) | 12,192 x 8,230 x 12,192 m |
Размеры (имперские) | 40 x 27 x 40 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
