KB 001858 | Zatížení větrem na kupole s kruhovou základnou podle ASCE 7-22
Model použitý v

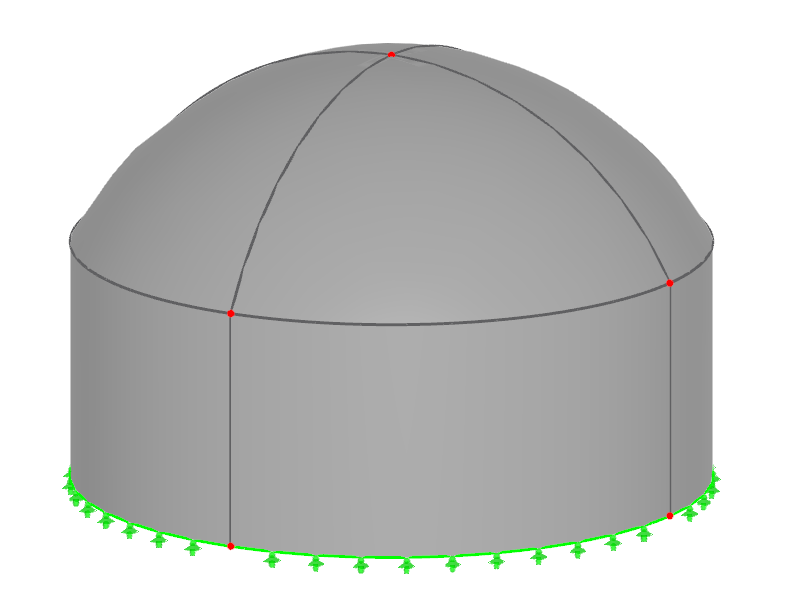

Kupole
| Počet uzlů | 9 |
| Počet linií | 16 |
| Počet prutů | 0 |
| Počet ploch | 8 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 156,500 t |
| Rozměry (metrické) | 12,192 x 8,230 x 12,192 m |
| Rozměry (imperiální) | 40 x 27 x 40 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
