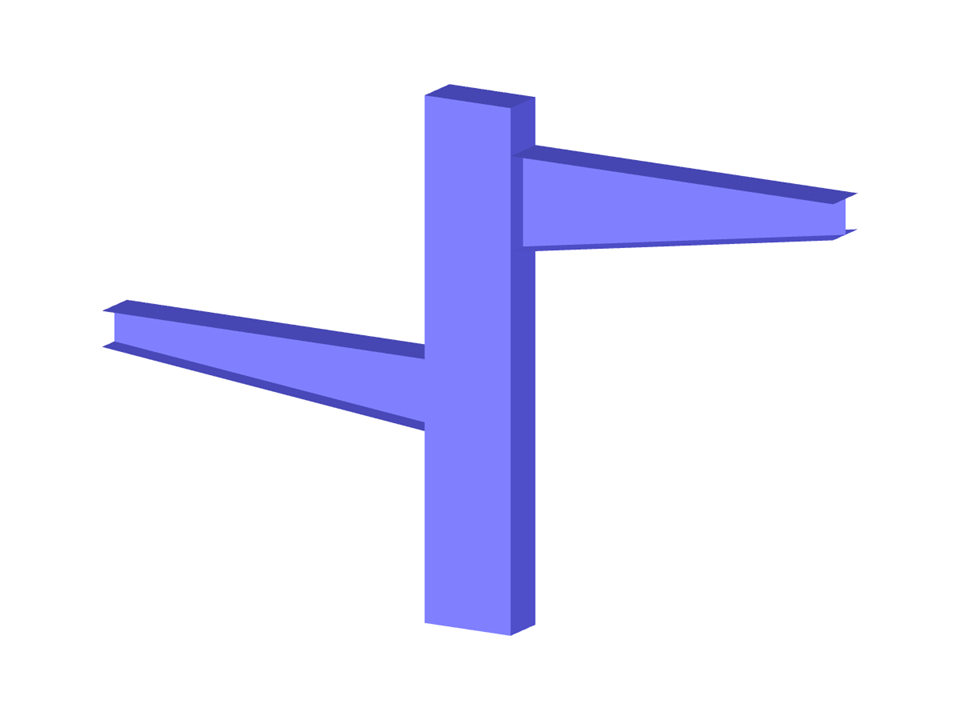

Parametryzacja geometrii słupa o przekroju prostokątnym z dwoma wspornikami o przekroju dwuteowym, z uwzględnieniem obciążeń.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Słup ze wspornikami
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 41 |
Liczba linii | 66 |
Liczba powierzchni | 31 |
Ilość przypadków obciążenia | 3 |
Ciężar całkowity | 1,564 t |
Wymiary (metryczne) | 3,400 x 0,200 x 2,200 m |
Wymiary (imperialne) | 11.15 x 0.66 x 7.22 feet |
Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
