Pytanie:

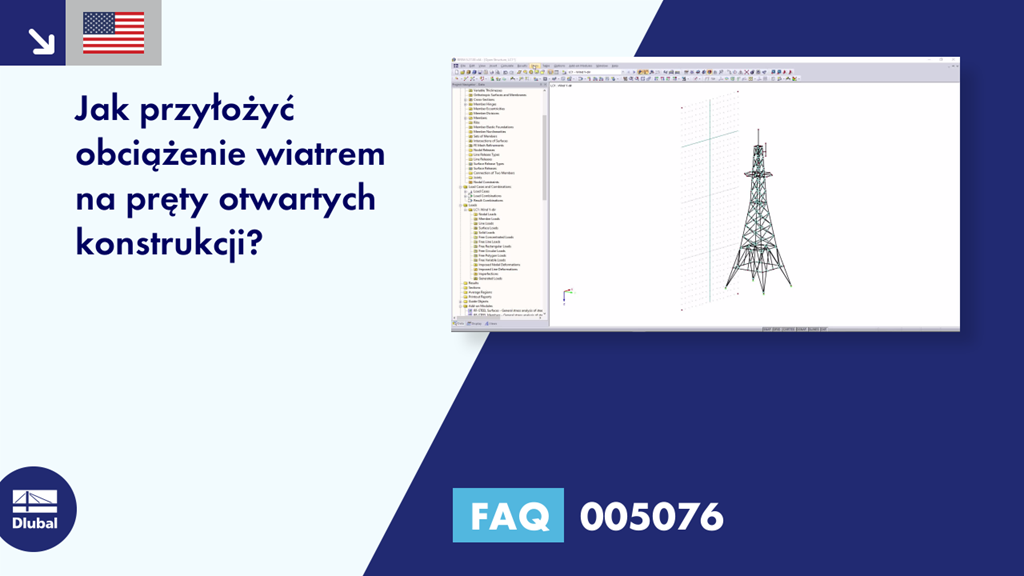

Jak przyłożyć obciążenie wiatrem do prętów konstrukcji otwartych?
Odpowiedź:
1. Zdefiniuj płaszczyznę, do której zostanie przyłożone obciążenie wiatrem. Wokół konstrukcji można utworzyć 4 węzły narożne (rysunek 1).
Drugi Idź do Narzędzia - Generuj obciążenia - Od obciążeń powierzchniowych na prętach za pomocą płaszczyzn
Należy zdefiniować kierunek, rozmiar i wybrać opcję Puste, tylko na prętach (Rysunek 2). Wybierz węzły narożne, które zostały wcześniej utworzone.
3. Typ tolerancji można dostosować w ustawieniach generowania obciążenia. Wybrać opcję Bezwzględne według odległości i wprowadzić wartość obejmującą całą szerokość/długość konstrukcji (Rysunek 3). Kliknij dwukrotnie przycisk OK, aby wyjść.
4. Kliknij prawym przyciskiem myszy obciążenie powierzchniowe i wybierz opcję Wyświetlaj osobno (Rysunek 4). Obciążenie powierzchniowe jest teraz wyświetlane jako obciążenie prętowe (Rysunek 5). Uwaga: Przyłożone obciążenie jest oparte na orientacji pręta.
