Pobierz model podstawy słupa ze spoiną liniową i otwórz go w programie RFEM opartym na MES.
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfragen an den Dlubal-Support' vom 5. Juli 2022 (deutsch, 7. Juli 2022 englisch) angewendet.
Model wykorzystany w

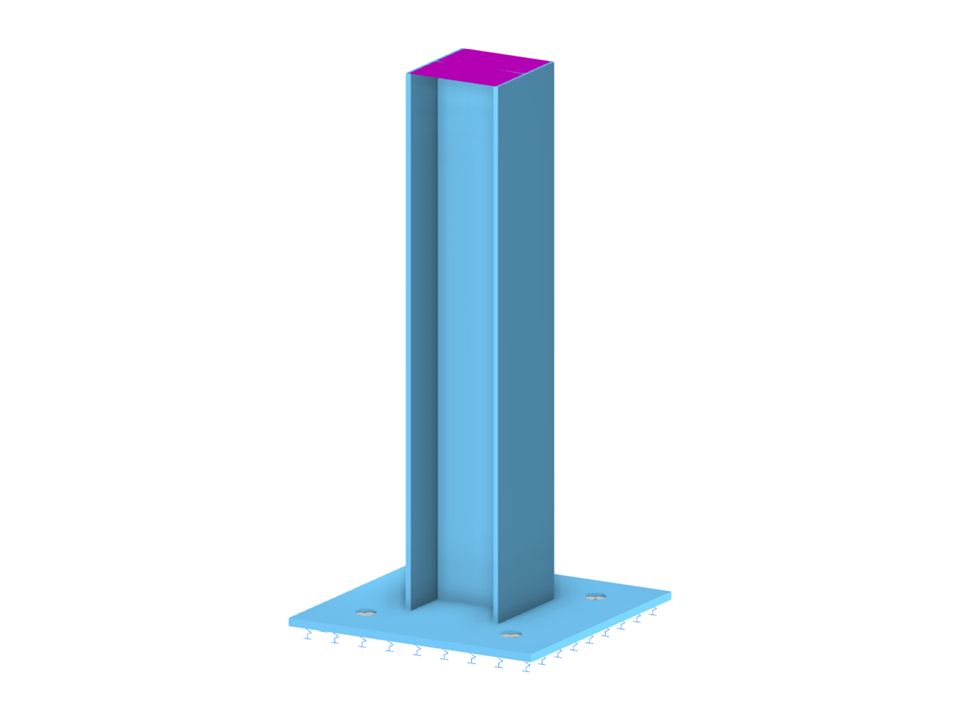

Podstawa słupa ze spoiną liniową
| Liczba węzłów | 22 |
| Liczba linii | 29 |
| Liczba prętów | 0 |
| Liczba powierzchni | 7 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,069 t |
| Wymiary (metryczne) | 0,500 x 1,000 x 0,500 m |
| Wymiary (imperialne) | 1.64 x 3.28 x 1.64 feet |
