在这里下载带线焊焊缝的柱脚模型,然后使用结构分析软件 RFEM 打开。
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfragen an den Dlubal-Support' vom 5. Juli 2022 (deutsch, 7. Juli 2022 englisch) angewendet.

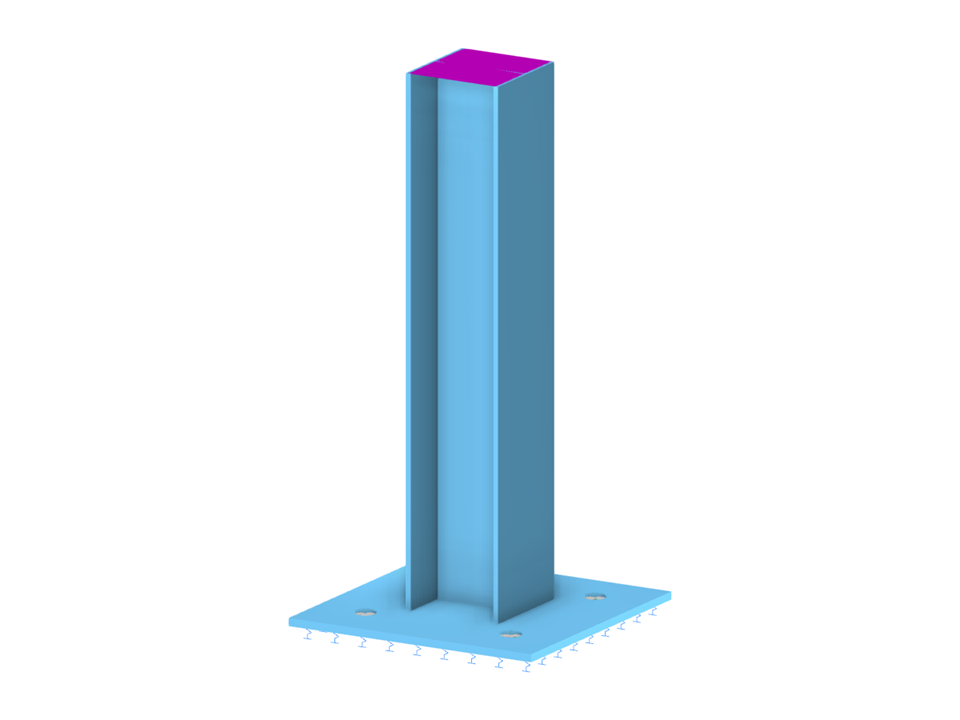

线焊的柱脚
节点数目: | 22 |
线的数目 | 29 |
杆件数目: | 0 |
面的数目: | 7 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 1 |
结果组合数目 | 0 |
总重量 | 0,069 t |
翘曲区域尺寸 | 0.500 x 1.000 x 0.500 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![线焊的定义](/zh/webimage/032466/3346854/2022-07-06_12-00-14.png?mw=512&hash=47dda1109cfd7e97ac06f4ba3bf562b87adb310f)
在 RFEM 6 中,可以定义面之间的线焊,并通过使用应力-应变分析模块来计算焊缝应力。
有以下连接类型可供选择:
- 对接连接
- 角接连接
- 搭接连接
- T 形连接
根据所选的连接类型,可以选择以下焊缝设计:
- I 形
- 双 I 形
- 双斜
- V 形
- 双 V 形
- U 形
- 双 U 形
- J 形
- 双 J 形
![功能 002820 | 焊缝的塑性极限应变](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
用户可以使用“底板”组件设计以及锚固锚固后的锚固节点。 在这种情况下,板件、焊缝、锚固以及钢筋和混凝土之间的相互作用都会被计算在内。
