Stáhněte si zde model paty sloupu s liniovými svary a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit v bezplatném webináři 'Nejčastější dotazy zodpovězené týmem podpory společnosti Dlubal' dne 5. července 2022 (v němčině, 7. července 2022, v angličtině).
Model použitý v

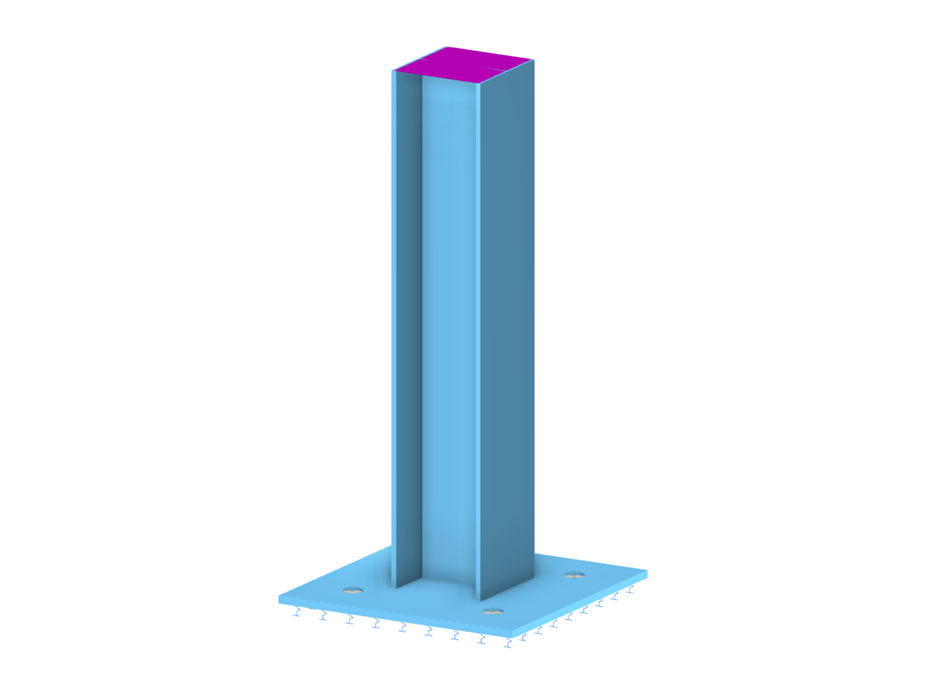

Patka sloupu s liniovými svary
| Počet uzlů | 22 |
| Počet linií | 29 |
| Počet prutů | 0 |
| Počet ploch | 7 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,069 t |
| Rozměry (metrické) | 0,500 x 1,000 x 0,500 m |
| Rozměry (imperiální) | 1.64 x 3.28 x 1.64 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
