Скачайте данную модель базы колонны с линейными сварными швами и откройте ее в программе для расчета конструкций RFEM.
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfragen an den Dlubal-Support' vom 5. Juli 2022 (deutsch, 7. Juli 2022 englisch) angewendet.

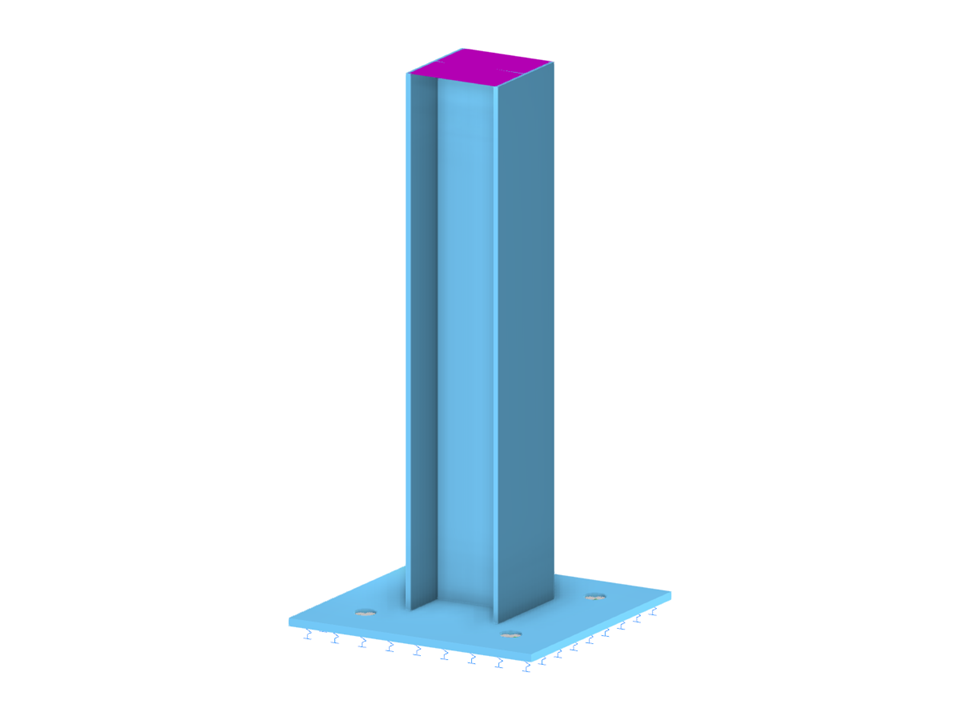

База колонны с линейными сварными швами
Количество узлов | 22 |
Количество линий | 29 |
Количество стержней | 0 |
Количество поверхностей | 7 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,069 t |
Размеры (метрические) | 0,500 x 1,000 x 0,500 m |
Размеры (имперские) | 1.64 x 3.28 x 1.64 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
