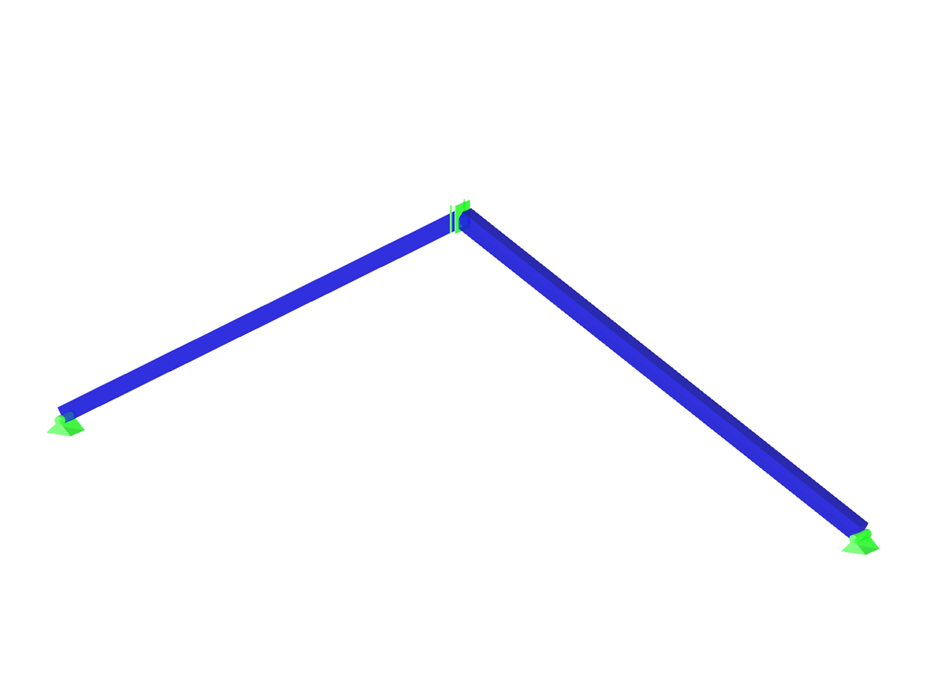

Przykład weryfikacyjny 0045 | 4
Liczba węzłów | 3 |
Liczba linii | 2 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,471 t |
Wymiary (metryczne) | 5,264 x 0,068 x 1,568 m |
Wymiary (imperialne) | 17.27 x 0.22 x 5.14 feet |
Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
