Instrukcja online programu RFEM | Powierzchnie
Pobierz model płyty podstawy słupa z bryłą kontaktową (bez śrub) i otwórz go w programie do elementów skończonych RFEM.
Model ten zostanie wykorzystany w bezpłatnym webinarium „Najczęstsze błędy użytkowników w programach RFEM i RSTAB”, zaprezentowanym w wersji niemieckiej w dniu 28 stycznia 2021 r. (4 lutego 2021 r., W języku angielskim).
Model wykorzystany w

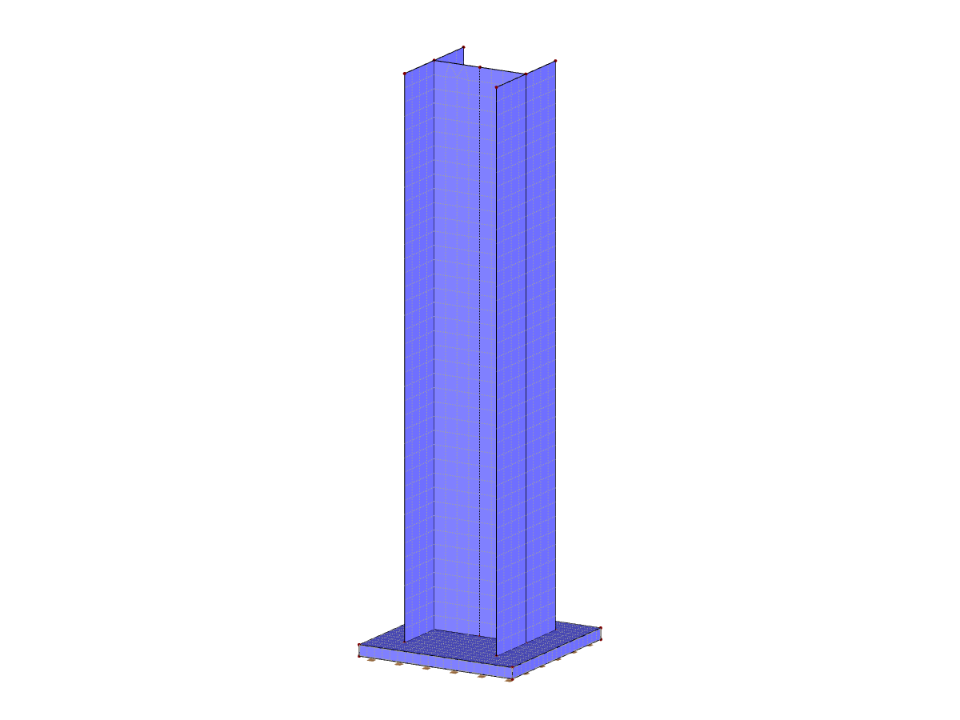

Kontaktowa bryła pod płytą podstawy słupa (bez śrub)
| Liczba węzłów | 29 |
| Liczba linii | 34 |
| Liczba prętów | 1 |
| Liczba powierzchni | 11 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,055 t |
| Wymiary (metryczne) | 0,300 x 1,020 x 0,300 m |
| Wymiary (imperialne) | 0.98 x 3.35 x 0.98 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
