O modelo de uma placa de base de pilar com sólidos de contacto precisos (sem parafusos) pode ser aberto no RFEM e é ideal para a análise de contactos de ligação. Foi demonstrado no seminário web gratuito "Erros mais comuns de utilizadores no RFEM e RSTAB" de 28 de janeiro de 2021 (em alemão, 04 de fevereiro de 2021 em inglês). A aplicação apoia engenheiros na validação de modelações relacionadas com elementos da base de pilar.
Modelo utilizado em

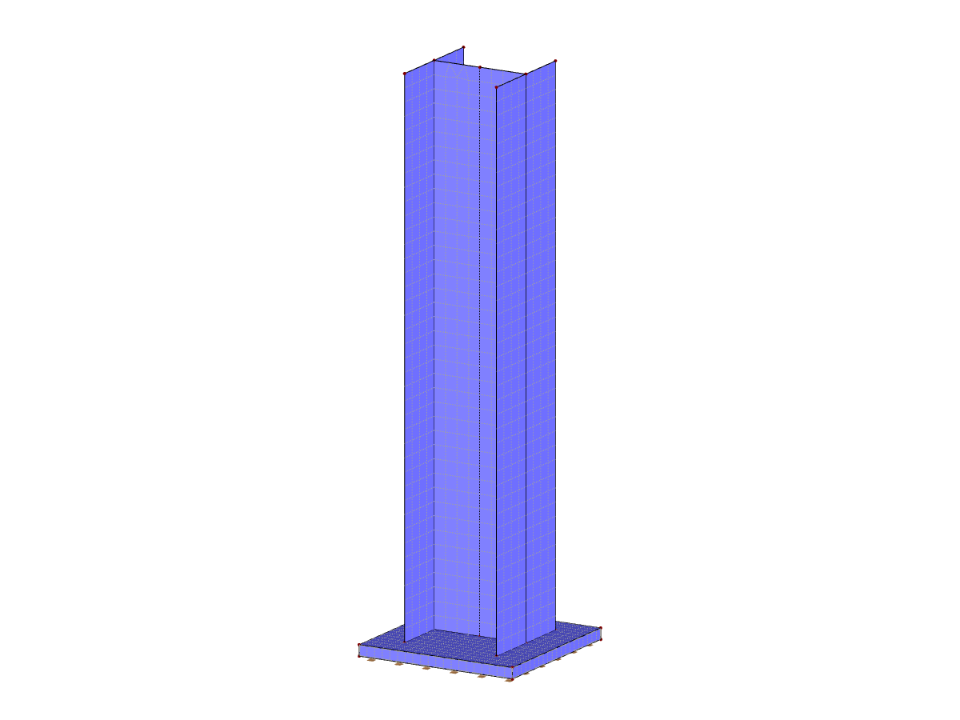

Sólido de contacto sob placa de base de pilar
| Número de nós | 29 |
| Número de linhas | 34 |
| Número de barras | 1 |
| Número de superfícies | 11 |
| Número de sólidos | 1 |
| Peso total | 0,069 t |
| Dimensões (métricas) | 0,300 x 0,300 x 1,020 m |
| Dimensões (imperial) | 0.98 x 0.98 x 3.35 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
