Модель опорной пластины без болтов с точным контактом объема можно открыть в RFEM. Она идеально подходит для анализа контакта соединения. Данная модель была продемонстрирована в бесплатном вебинаре «Наиболее частые ошибки пользователей в RFEM и RSTAB» 28 января 2021 года (4 февраля 2021 года на английском языке). Программа поддерживает инженеров при валидации моделирования, связанного с элементами опорных плит.
Модель, используемая в

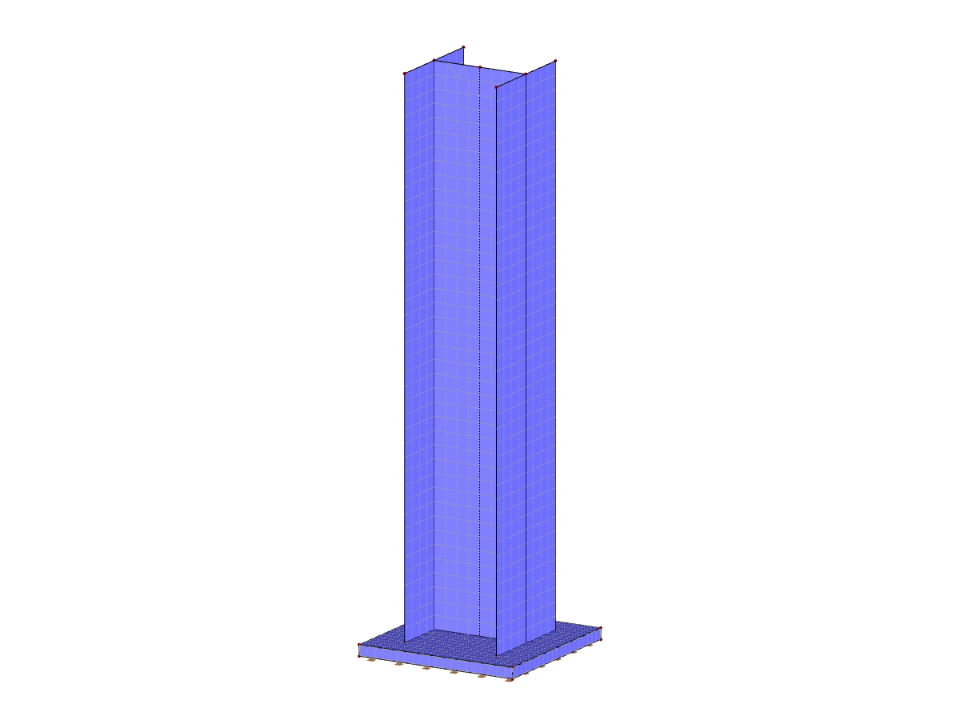

Контактный объём под базовой плитой колонны
| Количество узлов | 29 |
| Количество линий | 34 |
| Количество стержней | 1 |
| Количество поверхностей | 11 |
| Количество тел | 1 |
| Общий вес | 0,069 t |
| Размеры (метрические) | 0,300 x 0,300 x 1,020 m |
| Размеры (имперские) | 0.98 x 0.98 x 3.35 feet |
| Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
