Scarica il modello di una piastra di base della colonna con solido di contatto (senza bulloni) qui e aprilo con il programma di elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Gli errori più comuni degli utenti con RFEM e RSTAB' presentato nella versione tedesca il 28 gennaio 2021 (4 febbraio 2021, in inglese).
Modello utilizzato in

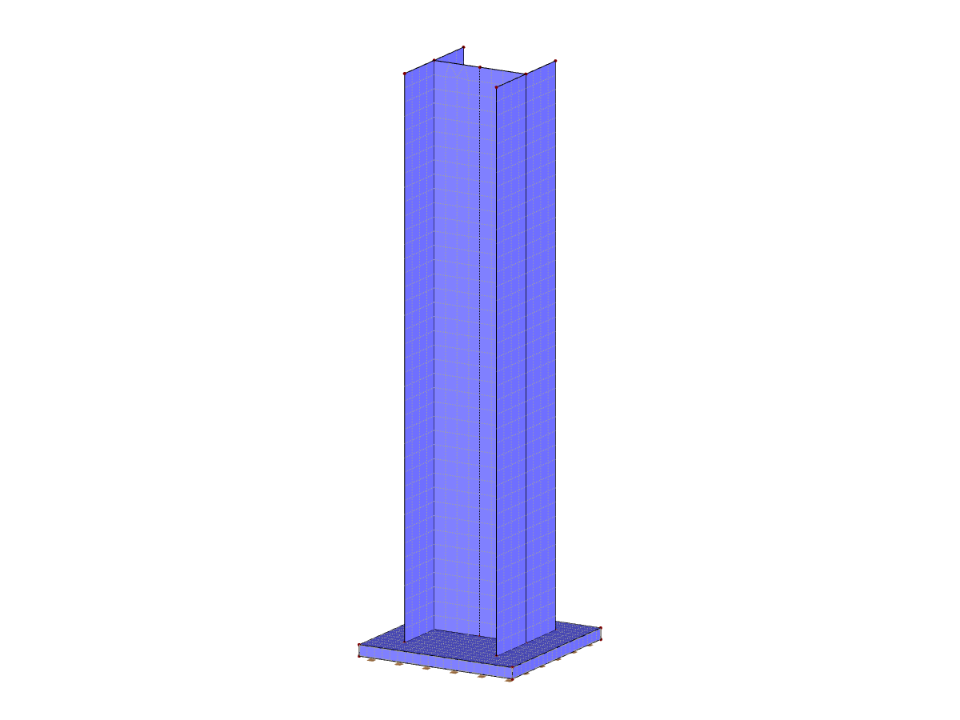

Solido di contatto sotto la piastra di base della colonna (senza bulloni)
| Numero di nodi | 29 |
| Numero di linee | 34 |
| Numero di aste | 1 |
| Numero di superfici | 11 |
| Numero di solidi | 1 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,055 t |
| Dimensioni (metriche) | 0.300 x 1.020 x 0.300 m |
| Dimensioni (imperiali) | 0.98 x 3.35 x 0.98 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
