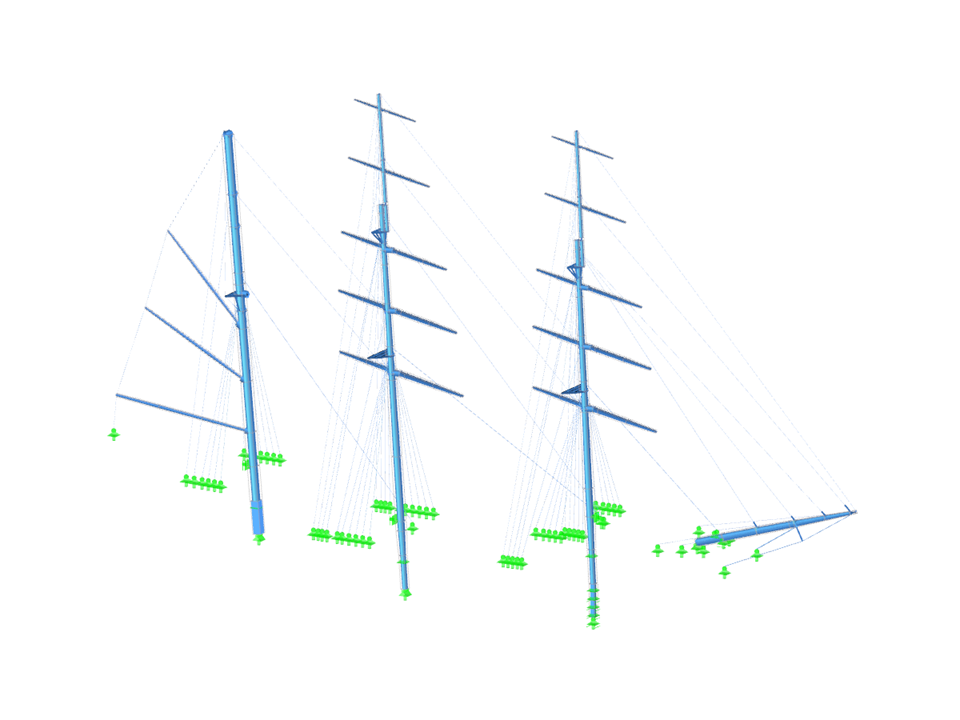

Platforma żaglowca
Liczba węzłów | 340 |
Liczba linii | 423 |
Liczba prętów | 422 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 35 |
Ilość KO | 12 |
Liczba kombinacji wyników | 3 |
Ciężar całkowity | 25,793 t |
Wymiary (metryczne) | 65,205 x 10,100 x 38,408 m |
Wymiary (imperialne) | 213.93 x 33.14 x 126.01 feet |
Wersja programu | 5.02.00 |
