W nowym terminalu międzynarodowego lotniska Oslo-Gardermoen powstało pięć pawilonów, które mają zapewnić przestrzeń dla sklepów wolnocłowych i restauracji. Firma Blumer-Lehmann AG we współpracy z Lindner Group zaprojektowała, wykonała i zmontowała konstrukcje drewniane o dowolnych kształtach.
Blumer-Lehmann AG
Gossau, Szwajcaria
www.blumer-lehmann.ch

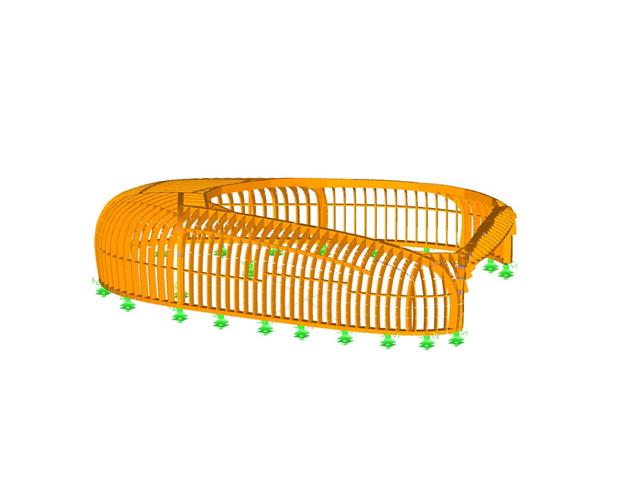

Modele 3D dwóch pawilonów w RSTAB (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Szwajcaria
www.blumer-lehmann.ch

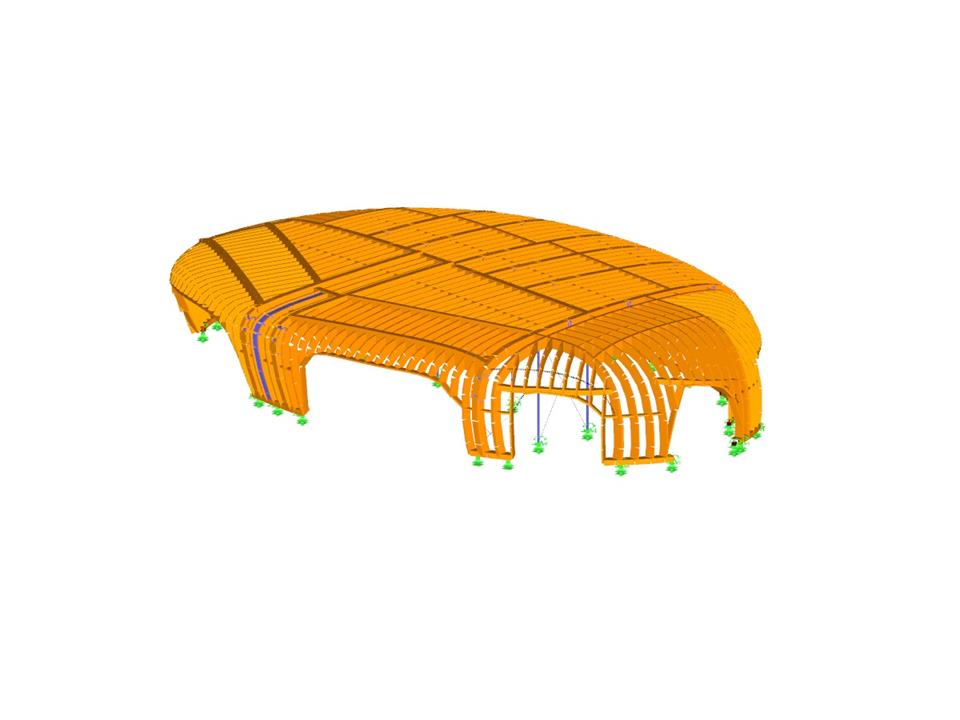

Modele 3D dwóch pawilonów w RSTAB (© Blumer-Lehmann AG)
Podmodele
Drewniana konstrukcja ramowa
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 3216 |
| Liczba prętów | 4066 |
| Ilość przypadków obciążenia | 16 |
| Ciężar całkowity | 28,296 t |
| Wymiary (metryczne) | 26,643 x 18,221 x 4,753 m |
| Wymiary (imperialne) | 87.41 x 59.78 x 15.59 feet |
| Wersja programu | 8.09.01 |
Długość: 00:00:58 min
