V novém terminálu mezinárodního letiště Oslo-Gardermoen vzniklo pět pavilonů, kde se nachází bezcelní obchody a restaurace. Společnost Blumer‑Lehmann AG ve spolupráci s Lindner Group vyprojektovala, zhotovila a sestavila volně tvarované dřevěné konstrukce.
Blumer-Lehmann AG
Gossau, Švýcarsko
www.blumer-lehmann.ch

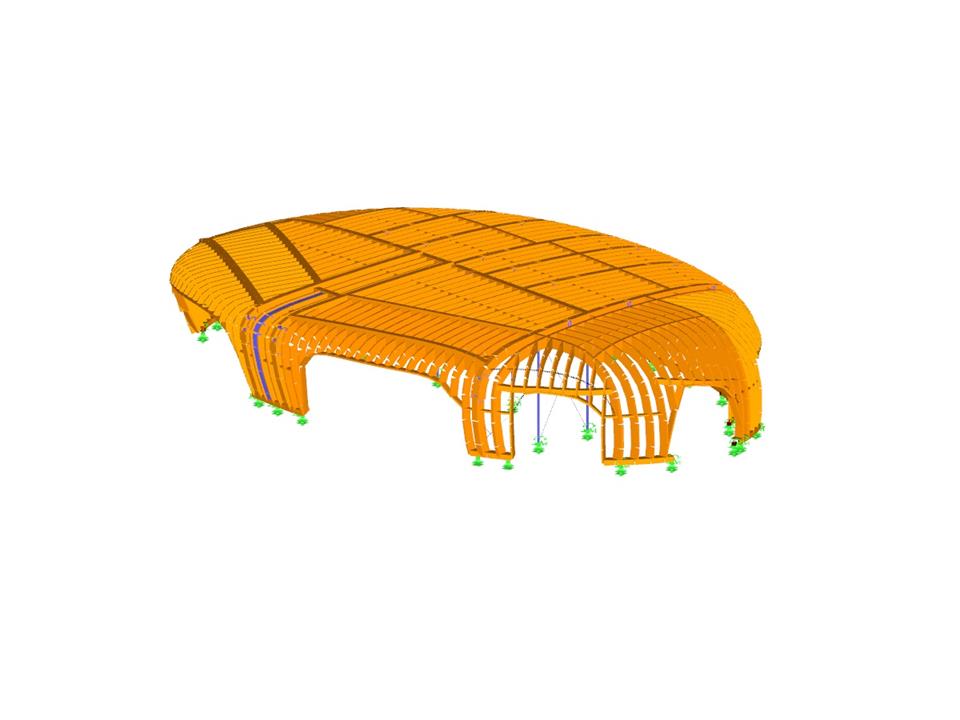

3D RSTAB model pavilonů na letišti Oslo-Gardermoen, Norsko (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Švýcarsko
www.blumer-lehmann.ch

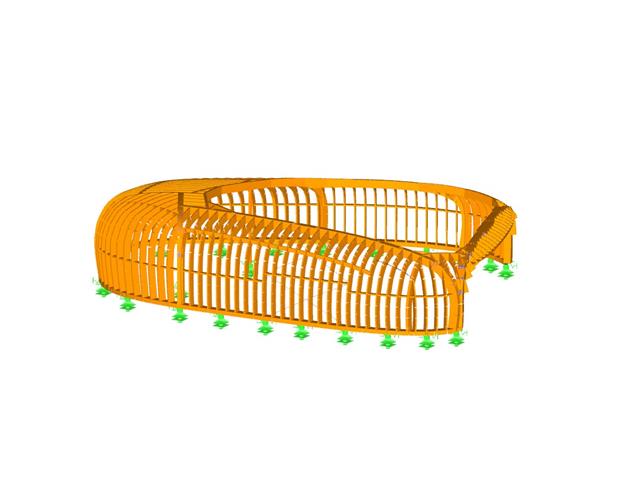

3D RSTAB model pavilonů na letišti Oslo-Gardermoen, Norsko (© Blumer-Lehmann AG)
Dílčí modely
Dřevěná rámová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 3216 |
| Počet prutů | 4066 |
| Počet zatěžovacích stavů | 16 |
| Celková hmotnost | 28,296 t |
| Rozměry (metrické) | 26,643 x 18,221 x 4,753 m |
| Rozměry (imperiální) | 87.41 x 59.78 x 15.59 feet |
| Verze programu | 8.09.01 |
