Nel nuovo terminal dell'aeroporto internazionale di Oslo-Gardermoen, sono stati costruiti cinque padiglioni per ospitare negozi e ristoranti duty-free. Blumer-Lehmann AG, in collaborazione con il gruppo Lindner, ha progettato, fabbricato e assemblato le strutture in legno a forma libera.
Blumer-Lehmann AG
Gossau, Svizzera
www.blumer-lehmann.ch

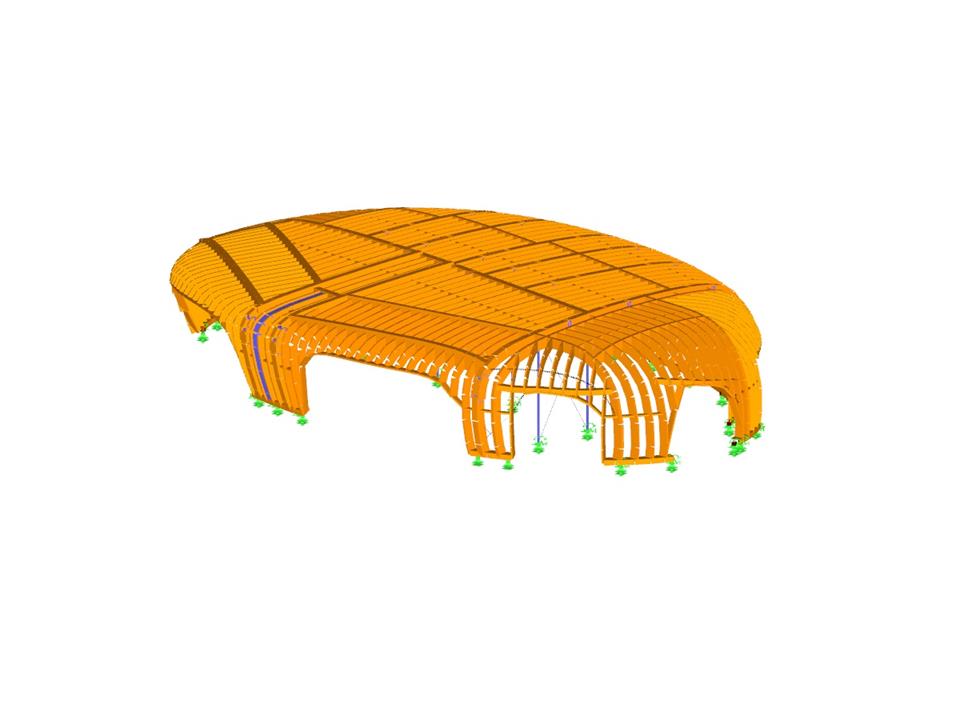

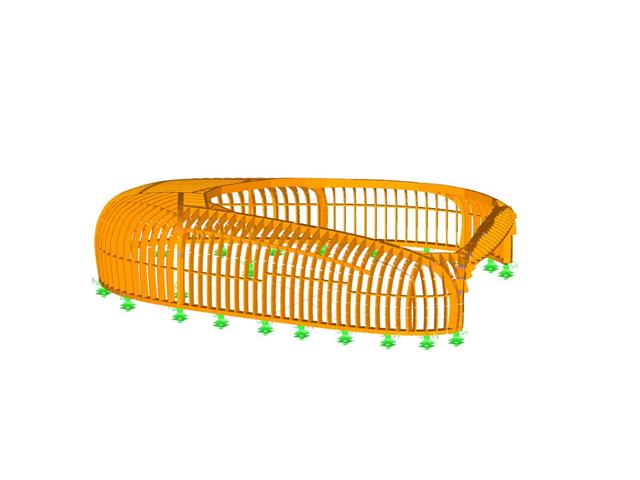

Modelli 3D dei due padiglioni in RSTAB (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Svizzera
www.blumer-lehmann.ch
Modelli 3D dei due padiglioni in RSTAB (© Blumer-Lehmann AG)
Sottomodelli
Struttura in legno
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 3216 |
| Numero di aste | 4066 |
| Numero di casi di carico | 16 |
| Peso totale | 28,296 t |
| Dimensioni (metriche) | 26.643 x 18.221 x 4.753 m |
| Dimensioni (imperiali) | 87.41 x 59.78 x 15.59 feet |
| Versione del programma | 8.09.01 |
