En la nueva terminal del aeropuerto internacional de Oslo-Gardermoen, se han construido cinco pabellones para albergar tiendas y restaurantes libres de impuestos. En cooperación con el Grupo Lindner, Blumer-Lehmann AG diseñó, produjo e instaló la construcción de madera de estructuras de forma libre.
Blumer-Lehmann AG
Gossau, Suiza
www.blumer-lehmann.ch

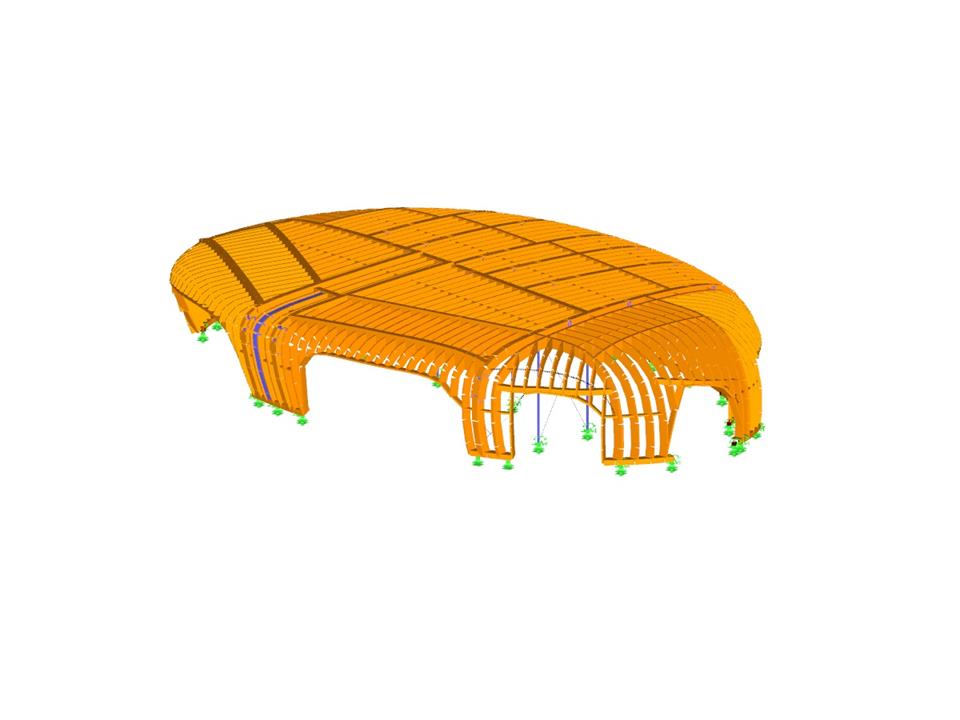

Modelos en 3D de los dos pabellones en RSTAB (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Suiza
www.blumer-lehmann.ch

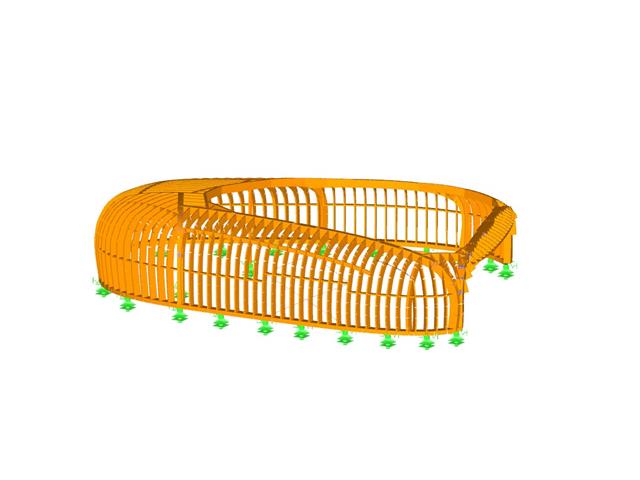

Modelos en 3D de los dos pabellones en RSTAB (© Blumer-Lehmann AG)
Submodelos
Estructura de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3216 |
| Número de barras | 4066 |
| Número de casos de carga | 16 |
| Peso completo | 28.296 t |
| Dimensiones (métricas) | 26,643 x 18,221 x 4,753 m |
| Dimensiones (imperiales) | 87.41 x 59.78 x 15.59 feet |
| Versión del programa | 8.09.01 |
