En la nueva terminal del aeropuerto internacional de Oslo-Gardermoen, se han construido cinco pabellones para albergar tiendas y restaurantes libres de impuestos. En cooperación con el Grupo Lindner, Blumer-Lehmann AG diseñó, produjo e instaló la construcción de madera de estructuras de forma libre.
Blumer-Lehmann AG
Gossau, Suiza
www.blumer-lehmann.ch

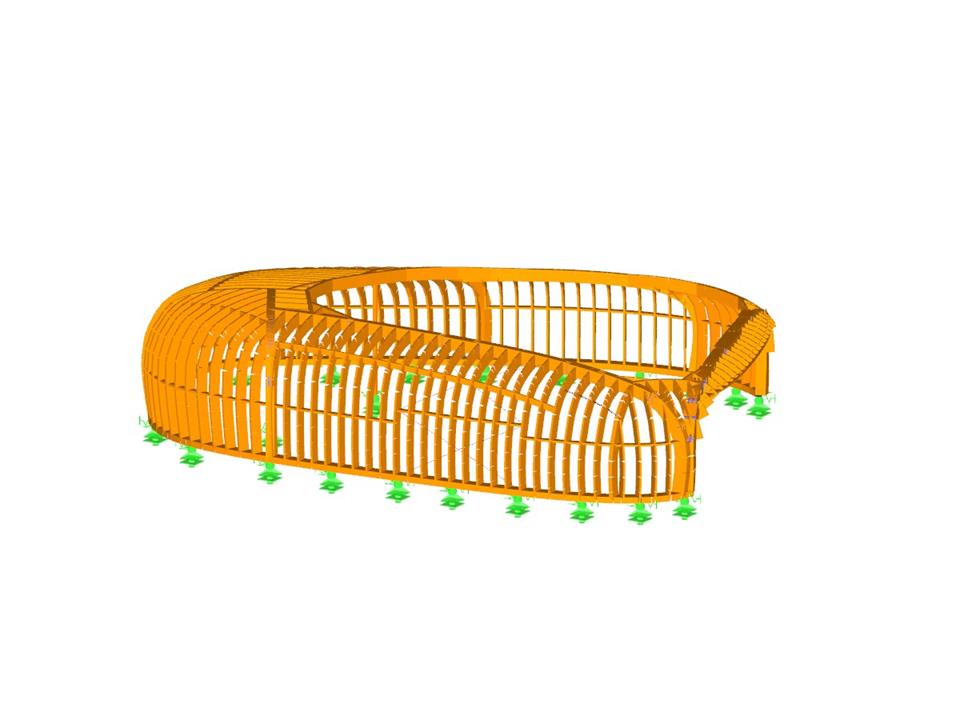

Modelos en 3D de los dos pabellones en RSTAB (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Suiza
www.blumer-lehmann.ch
Modelos en 3D de los dos pabellones en RSTAB (© Blumer-Lehmann AG)
Estructura de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2236 |
| Número de barras | 2740 |
| Número de casos de carga | 15 |
| Peso completo | 16.075 t |
| Dimensiones (métricas) | 21,626 x 16,349 x 4,729 m |
| Dimensiones (imperiales) | 70.95 x 53.64 x 15.52 feet |
| Versión del programa | 8.09.01 |
2024-07-30
