V novém terminálu mezinárodního letiště Oslo-Gardermoen vzniklo pět pavilonů, kde se nachází bezcelní obchody a restaurace. Společnost Blumer‑Lehmann AG ve spolupráci s Lindner Group vyprojektovala, zhotovila a sestavila volně tvarované dřevěné konstrukce.
Blumer-Lehmann AG
Gossau, Švýcarsko
www.blumer-lehmann.ch

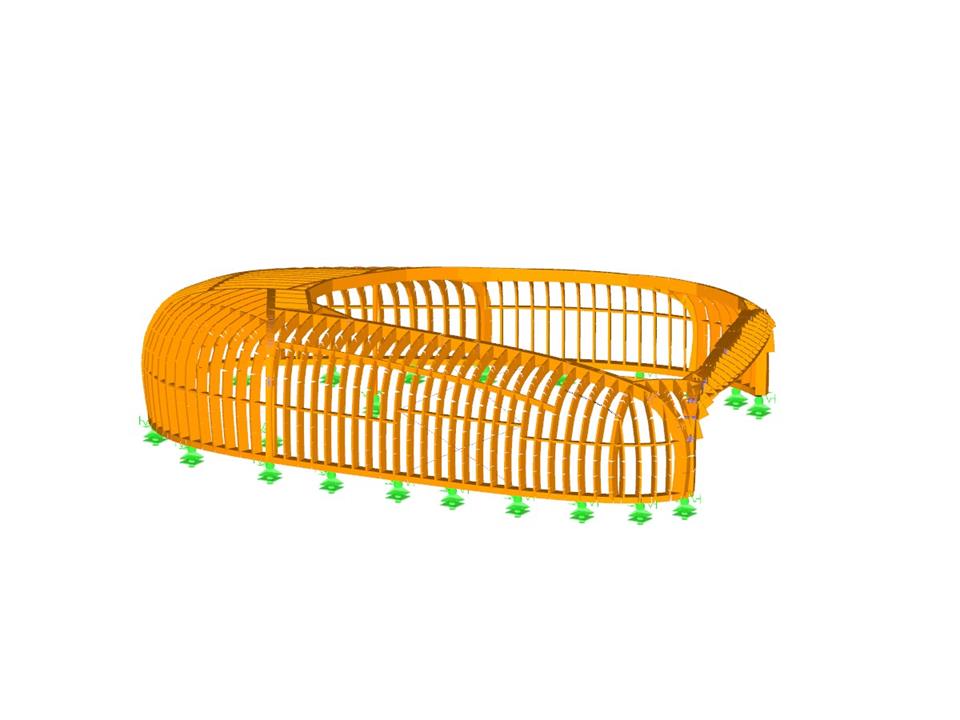

3D RSTAB model pavilonů na letišti Oslo-Gardermoen, Norsko (© Blumer-Lehmann AG)
Blumer-Lehmann AG
Gossau, Švýcarsko
www.blumer-lehmann.ch
3D RSTAB model pavilonů na letišti Oslo-Gardermoen, Norsko (© Blumer-Lehmann AG)
Dřevěná rámová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 2236 |
| Počet prutů | 2740 |
| Počet zatěžovacích stavů | 15 |
| Celková hmotnost | 16,075 t |
| Rozměry (metrické) | 21,626 x 16,349 x 4,729 m |
| Rozměry (imperiální) | 70.95 x 53.64 x 15.52 feet |
| Verze programu | 8.09.01 |
