Architektoniczną i konstrukcyjną atrakcją projektu jest olbrzymi dach z drewna toczącego się na powierzchni 220000 m², rozpościerający się na całej powierzchni budynku jak olbrzymia fala, zaprojektowany przez austriacką firmę Graf ‑ Holztechnik.
Główna konstrukcja składająca się z potężnych belek z drewna klejonego warstwowo spoczywa na słupach ze stali i betonu zbrojonego o wysokości do 20 m.
Konstrukcja ta podtrzymuje rekordową ilość płyt z drewna klejonego krzyżowo, wynoszącą w przybliżeniu 282 517,3 ft3. Trzy- oraz pięciowarstwowe panele mają grubości od 12 do 24 cm i rozpiętość maksymalne nawet 10 m. Projektanci zoptymalizowali grubość każdej płyty, aby stworzyć jak najbardziej smukłą i wydajną konstrukcję.
ATP Architekten und Ingenieure
Wiedeń, Austria
www.atp.ag

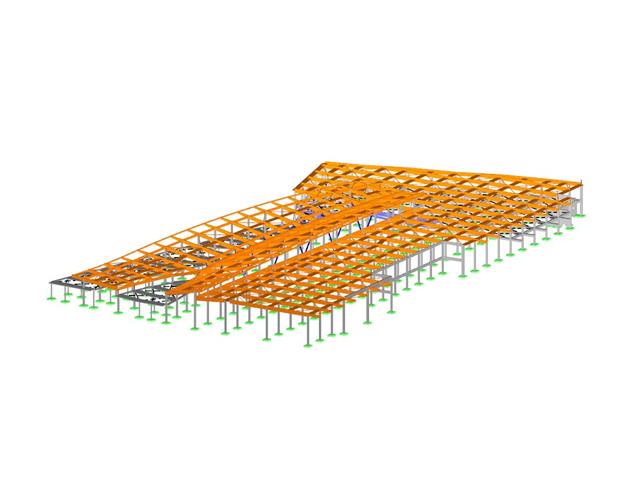

Część konstrukcji zwymiarowana w RSTAB (© ATP)
Główna konstrukcja składająca się z potężnych belek z drewna klejonego warstwowo spoczywa na słupach ze stali i betonu zbrojonego o wysokości do 20 m.
Konstrukcja ta podtrzymuje rekordową ilość płyt z drewna klejonego krzyżowo, wynoszącą w przybliżeniu 282 517,3 ft3. Trzy- oraz pięciowarstwowe panele mają grubości od 12 do 24 cm i rozpiętość maksymalne nawet 10 m. Projektanci zoptymalizowali grubość każdej płyty, aby stworzyć jak najbardziej smukłą i wydajną konstrukcję.
ATP Architekten und Ingenieure
Wiedeń, Austria
www.atp.ag

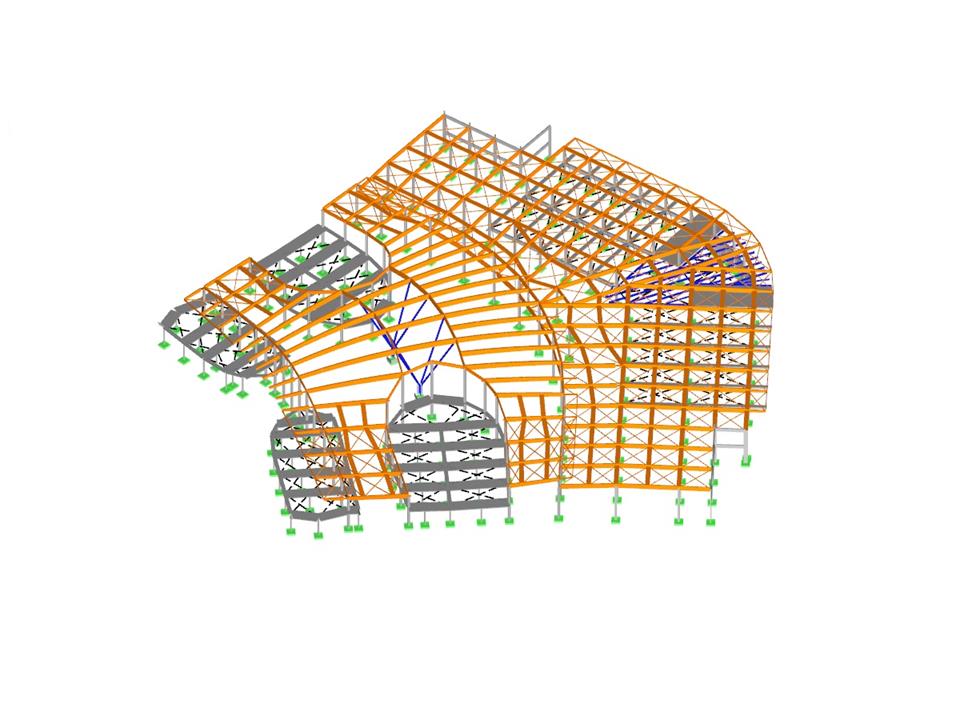

Część konstrukcji zwymiarowana w RSTAB (© ATP)
Podmodele
Konstrukcja drewniana budynku
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 1024 |
| Liczba prętów | 1942 |
| Ilość przypadków obciążenia | 12 |
| Ilość KO | 537 |
| Liczba kombinacji wyników | 17 |
| Ciężar całkowity | 2601,341 t |
| Wymiary (metryczne) | 160,660 x 156,453 x 25,083 m |
| Wymiary (imperialne) | 527.1 x 513.3 x 82.29 feet |
| Wersja programu | 7.04.29 |
