Il clou architettonico e strutturale del progetto è l'enorme copertura in legno che rotola su una superficie di 60.000 m², e che attraversa l'edificio come un'onda gigante, progettata dalla società austriaca Graf -Holztechnik.
La struttura principale, costituita da possenti travi in legno lamellare, poggia su colonne in acciaio e cemento armato alte fino a 20 m.
La struttura supporta la quantità record di circa 282.517,3 ft³ di lastre di legno a strati incrociati. I pannelli a tre e cinque strati hanno uno spessore da ~ 12-24 cm e una lunghezza della campata fino a ~ 10 m. I progettisti hanno calcolato lo spessore di ogni soletta al fine di dimensionare la struttura più snella ed efficiente possibile.
ATP Architekten und Ingenieure
Vienna, Austria
www.atp.ag

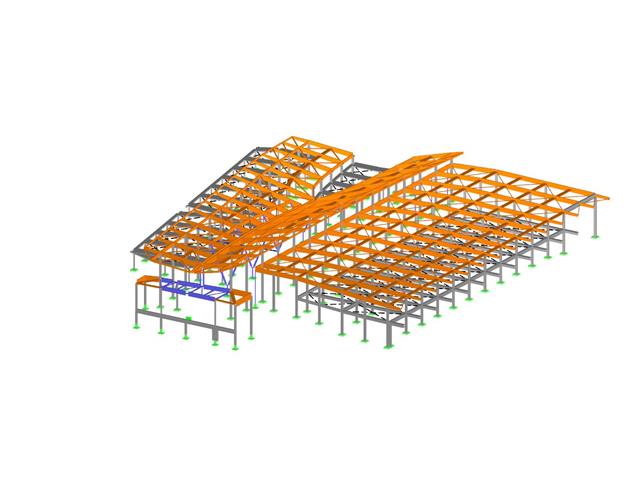

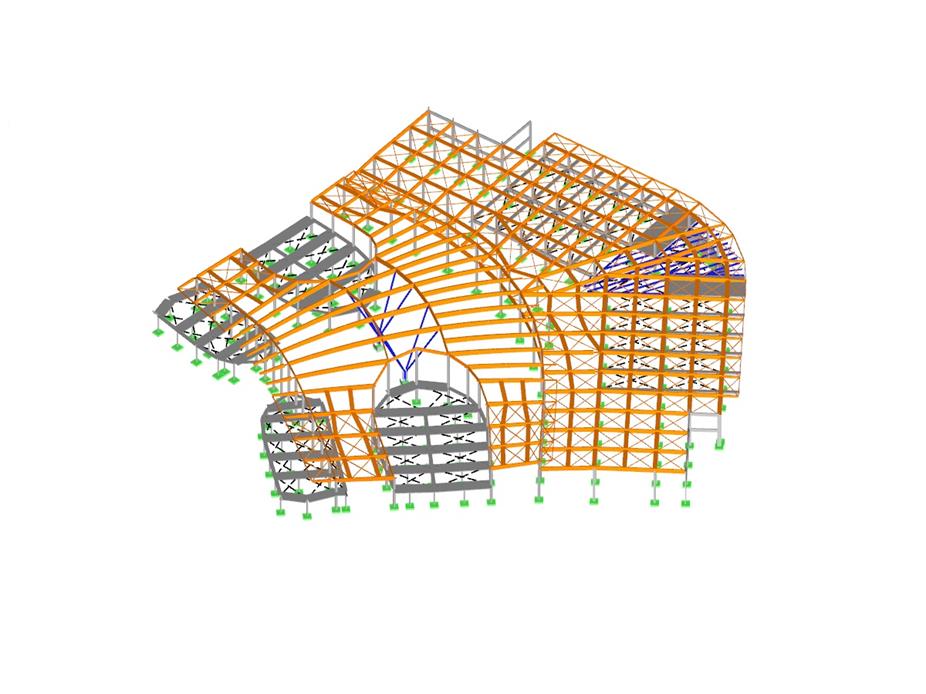

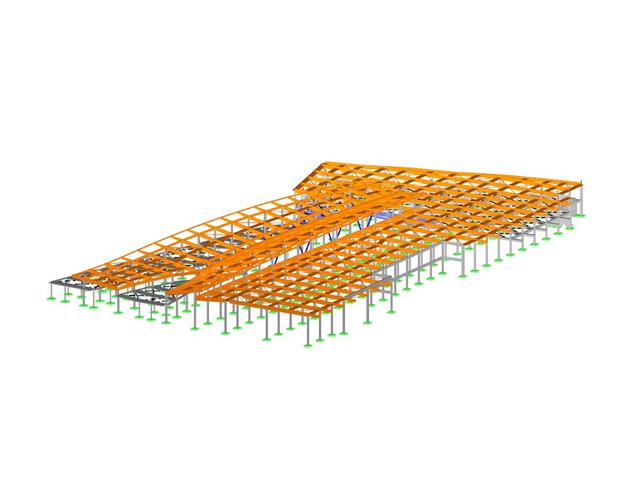

Parte della struttura progettata in RSTAB (© ATP)
La struttura principale, costituita da possenti travi in legno lamellare, poggia su colonne in acciaio e cemento armato alte fino a 20 m.
La struttura supporta la quantità record di circa 282.517,3 ft³ di lastre di legno a strati incrociati. I pannelli a tre e cinque strati hanno uno spessore da ~ 12-24 cm e una lunghezza della campata fino a ~ 10 m. I progettisti hanno calcolato lo spessore di ogni soletta al fine di dimensionare la struttura più snella ed efficiente possibile.
ATP Architekten und Ingenieure
Vienna, Austria
www.atp.ag
Parte della struttura progettata in RSTAB (© ATP)
Sottomodelli
Struttura in legno dell'edificio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1024 |
| Numero di aste | 1942 |
| Numero di casi di carico | 12 |
| Nr. di combinazioni di carico | 537 |
| Nr. di combinazioni di risultati | 17 |
| Peso totale | 2601,341 t |
| Dimensioni (metriche) | 160.660 x 156.453 x 25.083 m |
| Dimensioni (imperiali) | 527.1 x 513.3 x 82.29 feet |
| Versione del programma | 7.04.29 |
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 01:04:39 min
Durata: 01:08:02 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:55:27 min
Durata: 01:10:03 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 01:01:40 min
In questo articolo, il calcolo di una parete in pannelli di legno con il tipo di spessore del pannello trave viene confrontato con un calcolo manuale.
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del WebService. L'utilizzo del nostro WebService in collegamento con RFEM 6 e RSTAB 9, rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
