Le point culminant architectural et structurel du projet est l'immense toiture en bois qui s'étend sur une superficie de 100 000 m² et qui enjambe le bâtiment comme une vague géante conçue par la société autrichienne Graf-Holztechnik.
La structure principale composée de puissantes poutres en lamellé-collé repose sur des poteaux en acier et en béton armé d'une hauteur maximale de 20 m.
Ils supportent également un volume record d'environ 8 000 m³ de panneaux en lamellé croisé. Ces panneaux à trois ou cinq couches font 12 à 24 cm d'épaisseur et ont une portée maximale de 10 m. L'épaisseur de chaque panneau a été calculée afin d'obtenir la structure la plus mince et économique possible.
ATP Architekten und Ingenieure
Vienne, Autriche
www.atp.ag

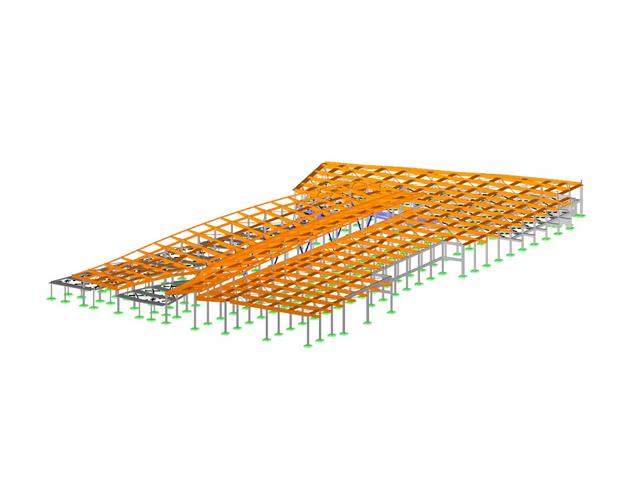

Partie de la structure calculée dans RSTAB (© ATP)
La structure principale composée de puissantes poutres en lamellé-collé repose sur des poteaux en acier et en béton armé d'une hauteur maximale de 20 m.
Ils supportent également un volume record d'environ 8 000 m³ de panneaux en lamellé croisé. Ces panneaux à trois ou cinq couches font 12 à 24 cm d'épaisseur et ont une portée maximale de 10 m. L'épaisseur de chaque panneau a été calculée afin d'obtenir la structure la plus mince et économique possible.
ATP Architekten und Ingenieure
Vienne, Autriche
www.atp.ag
Partie de la structure calculée dans RSTAB (© ATP)
Sous-modèles
Structure bois du bâtiment
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 1024 |
| Nombre de barres | 1942 |
| Nombre de cas de charge | 12 |
| Nombre de combinaisons de charges | 537 |
| Nombre de combinaisons de résultats | 17 |
| Poids total | 2601,341 t |
| Dimensions (métrique) | 160,660 x 156,453 x 25,083 m |
| Dimensions (impériales) | 527.1 x 513.3 x 82.29 feet |
| Version du logiciel | 7.04.29 |
