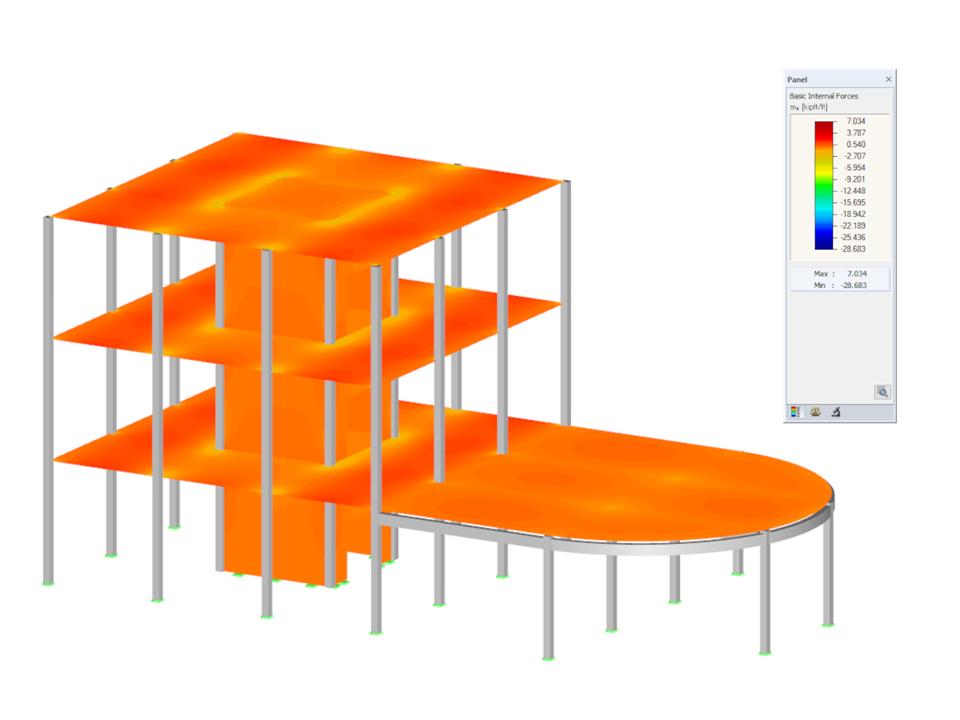

Betonowa konstrukcja prętowa i powierzchniowa modelowana w RFEM. Webinarium, o którym mowa w linku poniżej, demonstruje proces wymiarowania zgodnie z normą ACI 318-19 z wykorzystaniem modułów dodatkowych RF-CONCRETE Members and Surfaces.
Konstrukcja betonowa zgodnie z ACI 318-19
Liczba węzłów | 88 |
Liczba linii | 130 |
Liczba prętów | 63 |
Liczba powierzchni | 18 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 13 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 593,812 t |
Wymiary (metryczne) | 30,500 x 15,088 x 15,088 m |
Wymiary (imperialne) | 100.07 x 49.5 x 49.5 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Modyfikowanie sztywności przekroju - Wybór typu definicji](/pl/webimage/008855/617659/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Słup betonowy - Widok elewacji](/pl/webimage/008748/701485/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Modelowanie budynku w różnych aplikacjach BIM i IFC Viewer oraz model obliczeniowy w RFEM (odkształcenia, poniżej)](/pl/webimage/008599/2220847/01-de.jpg?mw=512&hash=6a936175e1cb20b598b1a0f34fee8828d790a343)
![Erforderliche Bewehrung in RF-BETON Flächen](/pl/webimage/008589/2280410/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![aci-for-dlubal](/pl/webimage/002900/3082440/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
Biblioteka materiałów zawiera już amerykańskie typy betonu i stali zbrojeniowej. Jednak podczas analizy według ACI 318 możliwe jest również tworzenie własnych materiałów.
Domyślnie jednostki używane do wymiarowania betonu zbrojonego zgodnie z ACI 318 są ustawione na imperialny układ miar.
![Wyświetlanie odkształceń w programie RFEM](/pl/webimage/007073/1590812/000132-en-png-png.png?mw=512&hash=7b1613f483c0d12b086236ab000b23467d4de7be)
Po obliczeniach moduł pokazuje przejrzyście ułożone tabele z wynikami analizy odkształceń. Wszystkie wartości pośrednie są wyświetlane w zrozumiały sposób. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.
Ponieważ wyniki obliczeń są wyświetlane według powierzchni lub punktów wraz ze wszystkimi wynikami pośrednimi, można odtworzyć wszystkie szczegóły obliczeń. Pełne zintegrowanie wyników z protokołem wydruku programu RFEM gwarantuje weryfikowalność wymiarowania konstrukcji.
![Cecha 002443 | Kontrola stanu zarysowania do analizy odkształcenia i szerokości rys](/pl/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
![Cecha 002415 | Ulepszona segmentacja dla kontroli deformacji](/pl/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
