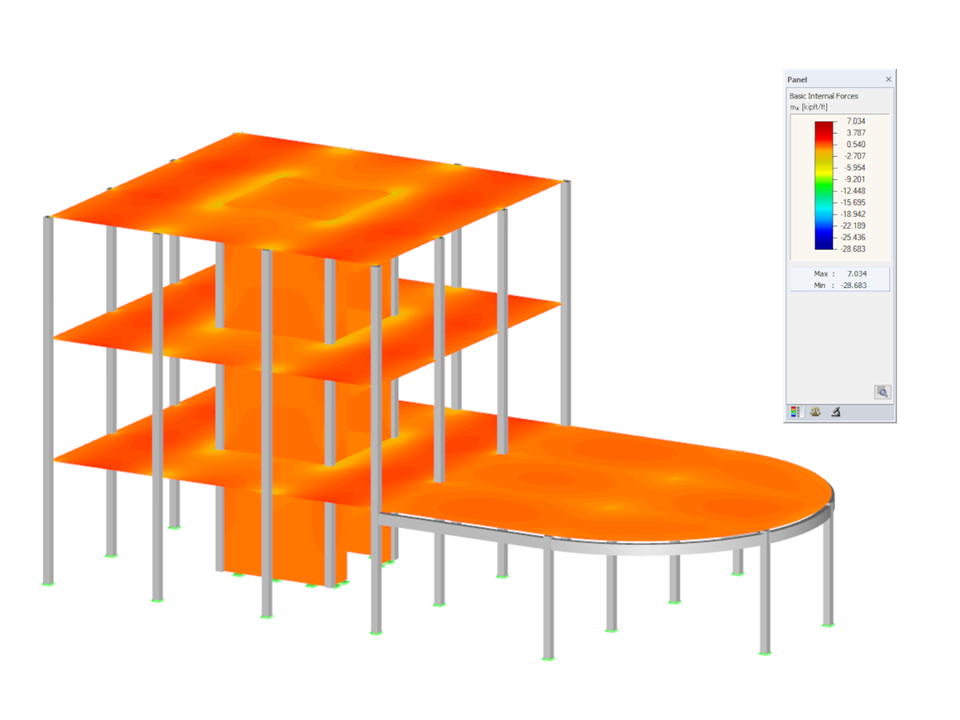

Estrutura de barras e superfícies de betão modelada no RFEM. O seminário web na ligação abaixo demonstra o fluxo de trabalho de dimensionamento de acordo com a norma ACI 318-19 utilizando os módulos adicionais RF-CONCRETE Members e Surfaces.
Estrutura de betão segundo a ACI 318-19
Número de nós | 88 |
Número de linhas | 130 |
Número de barras | 63 |
Número de superfícies | 18 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinações de cargas | 13 |
Número de combinações de resultados | 2 |
Peso total | 593,812 t |
Dimensões (métricas) | 30,500 x 15,088 x 15,088 m |
Dimensões (imperial) | 100.07 x 49.5 x 49.5 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Selecionar o tipo de definição para a modificação da rigidez do betão de acordo com a ACI 318-14](/pt/webimage/008855/617659/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Pilar de betão - vista de elevação](/pt/webimage/008748/701485/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Modelo de construção em várias aplicações BIM e no IFC Viewer, bem como modelo calculado no RFEM (deformações em abaixo)](/pt/webimage/008599/2220847/01-de.jpg?mw=512&hash=6a936175e1cb20b598b1a0f34fee8828d790a343)
![Erforderliche Bewehrung in RF-BETON Flächen](/pt/webimage/008589/2280410/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![aci-for-dlubal](/pt/webimage/002900/3082440/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
A biblioteca de materiais contém já diferentes tipos de betão e aço de armadura dos Estados Unidos disponíveis para seleção e dimensionamento. É sempre possível especificar outros materiais definidos pelo utilizador para o dimensionamento de acordo com ACI 318.
Por defeito, as unidades que são utilizadas para o dimensionamento de betão armado de acordo com a ACI 318 estão definidas para o sistema de medida imperial.
![Gráfico de deformação no RFEM](/pt/webimage/007073/1590813/000132-en-png-png.png?mw=512&hash=7b1613f483c0d12b086236ab000b23467d4de7be)
Após o dimensionamento, os resultados da análise de deformação são listados em tabelas de resultados organizadas de forma clara. Todos os valores intermédios são apresentados adicionalmente. A representação gráfica da relação de dimensionamento e da deformação no RFEM permitem ao utilizador identificar rapidamente as secções críticas ou fendilhadas.
Como os resultados do dimensionamento são exibidos por superfície ou ponto em conjunto com todos os resultados intermédios, o utilizador pode evocar todos os detalhes do cálculo. Devido à integração completa dos dados de saída no relatório de impressão do RFEM, está assegurada uma análise estrutural documentada para efeitos de verificação.
![Função 002443 | Controlo do estado da fenda para a verificação da deformação e largura da fenda](/pt/webimage/032308/3372879/01-pt_PF2443.png?mw=512&hash=f03a7f1d5e73c3738b99081f9b793e57be33173d)
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
![Função 002415 | Segmentação melhorada para as verificações de deformação](/pt/webimage/032122/3372140/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
