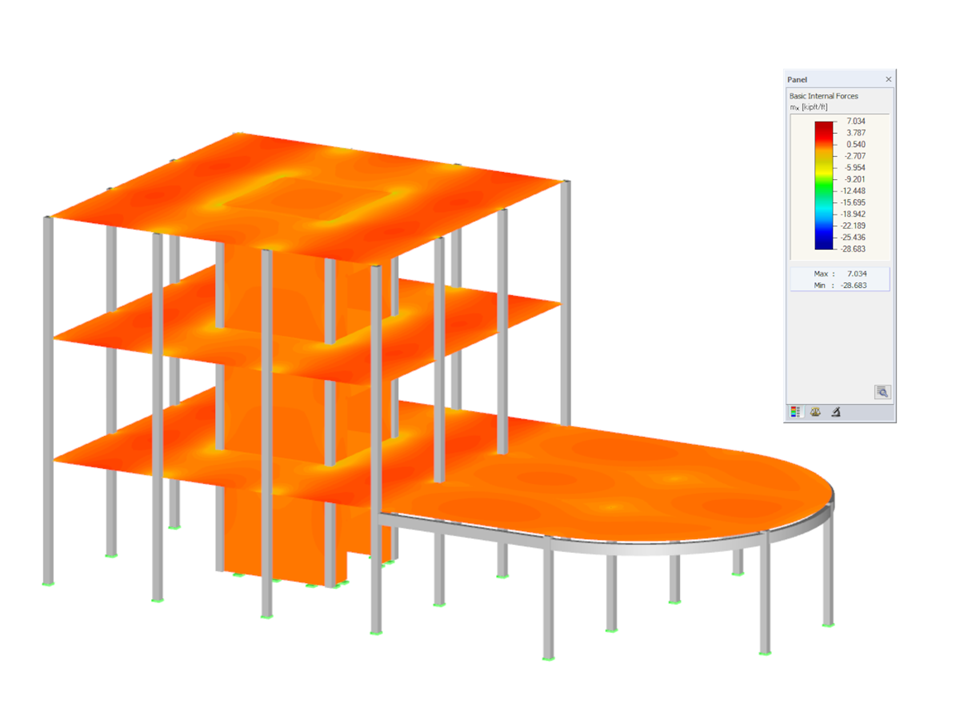

Betonová konstrukce z prutů a ploch modelovaná v programu RFEM. Následující webinář v níže uvedeném odkazu ukazuje, jak postupovat při posouzení podle normy ACI 318-19 pomocí přídavných modulů RF-CONCRETE Members and Surfaces.
Betonová konstrukce podle ACI 318-19
Počet uzlů | 88 |
Počet linií | 130 |
Počet prutů | 63 |
Počet ploch | 18 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 13 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 593,812 t |
Rozměry (metrické) | 30,500 x 15,088 x 15,088 m |
Rozměry (imperiální) | 100.07 x 49.5 x 49.5 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
