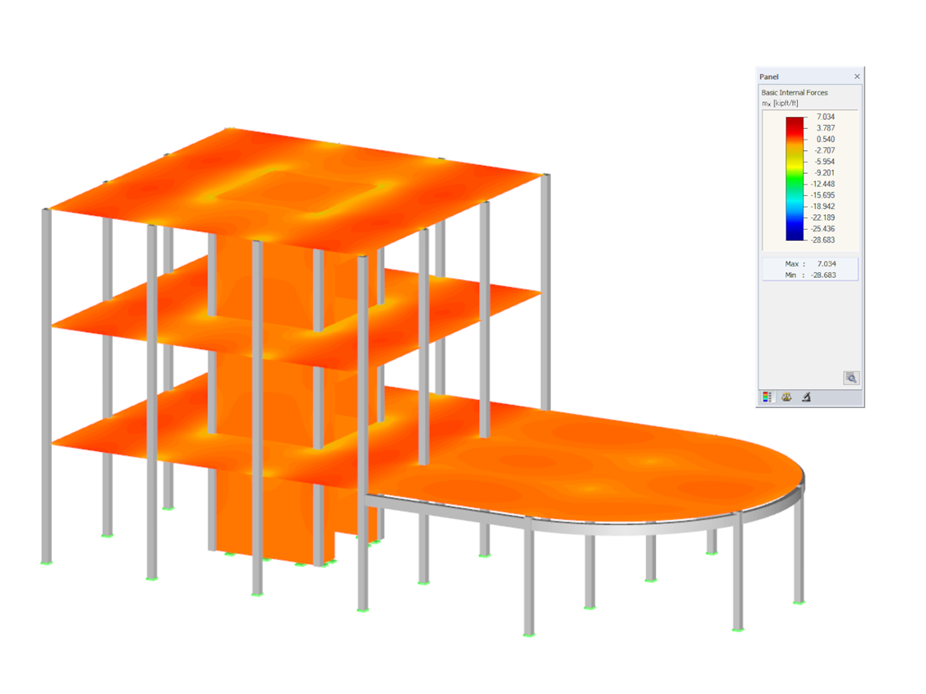

Конструкция железобетонного стержня и поверхности, смоделированная в программе RFEM. Ниже приведенная ссылка перенаправит вас на вебинар, в котором демонстрируется подробный процесс расчета конструкции по норме ACI 318-19 в дополнительных модулях RF-CONCRETE Members и Surfaces.
Железобетонная конструкция по норме ACI 318-19
Количество узлов | 88 |
Количество линий | 130 |
Количество стержней | 63 |
Количество поверхностей | 18 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 13 |
Количество расчетных сочетаний | 2 |
Общий вес | 593,812 t |
Размеры (метрические) | 30,500 x 15,088 x 15,088 m |
Размеры (имперские) | 100.07 x 49.5 x 49.5 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Выбор типа определения для модификации жесткости бетона по норме ACI 318-14](/ru/webimage/008855/629762/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Железобетонная колонна - вертикальная проекция](/ru/webimage/008748/804103/01-en_(10).png?mw=512&hash=e37a6fb1c35d4395cad5279c8d14caf880196994)
![Модель здания в различных приложениях BIM и IFC Viewer и рассчитанная модель в RFEM (деформации, нижняя часть)](/ru/webimage/008599/2220847/01-de.jpg?mw=512&hash=6a936175e1cb20b598b1a0f34fee8828d790a343)
![Erforderliche Bewehrung in RF-BETON Flächen](/ru/webimage/008589/2280410/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![aci-for-dlubal](/ru/webimage/002900/3082440/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
База данных материалов уже включает американские типы бетона и арматурной стали, которые можно выбрать к расчету. При этом, пользователь всегда может задать другие материалы для расчета по ACI 318.
По умолчанию в качестве единиц измерения, используемых для расчета железобетонных конструкций по ACI 318, установлена британская система измерений.
![Отображение деформаций в RFEM](/ru/webimage/007073/1590814/000132-en-png-png.png?mw=512&hash=7b1613f483c0d12b086236ab000b23467d4de7be)
После выполнения расчета, в модуле отобразятся наглядные таблицы с результатами расчета деформаций. Все промежуточные значения изображаются понятным способом. Графическое представление расчётных коэффициентов и деформаций в RFEM позволяет быстро найти критические области.
Поскольку результаты расчета отображаются в виде поверхностей или точек, включая все промежуточные результаты, можно просмотреть все подробности расчета. Полная интеграция результатов в протокол результатов RFEM гарантирует надежное проектирование конструкций.
![Функция 002443 | Контроль состояния трещины для расчета деформации и ширины трещины](/ru/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
![Функция 002415 | Улучшенная сегментация для проверки деформации](/ru/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
