Конструкция железобетонного стержня и поверхности, смоделированная в программе RFEM. Ниже приведенная ссылка перенаправит вас на вебинар, в котором демонстрируется подробный процесс расчета конструкции по норме ACI 318-14 в дополнительных модулях RF-CONCRETE Members и Surfaces.
- Онлайн тренинг работы с RFEM | Основной
- RFEM | Основные функции
- Расчет железобетонных конструкций по норме CSA A23.3 в программе RFEM
- RFEM | Основные функции
- RFEM | Основные функции
- Расчёт железобетонных конструкций по норме ACI 318-19 в программе RFEM
- RFEM | Основные функции | США
- RFEM | Основные функции | США

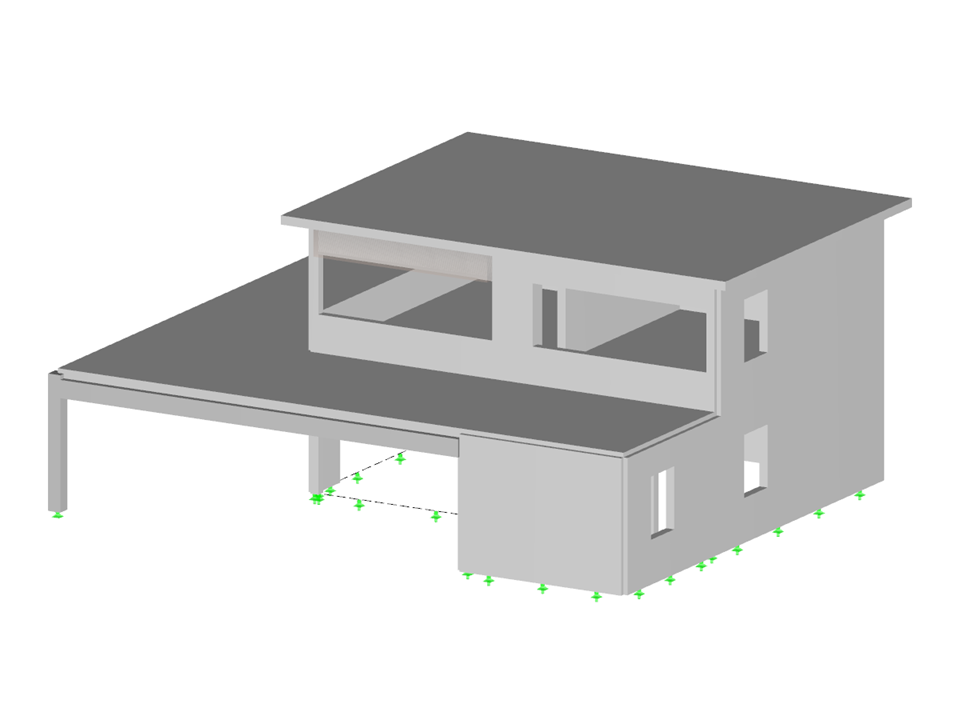

Железобетонная конструкция по норме ACI 318-14
Количество узлов | 101 |
Количество линий | 141 |
Количество стержней | 8 |
Количество поверхностей | 16 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 31 |
Количество расчетных сочетаний | 2 |
Общий вес | 219,224 t |
Размеры (метрические) | 14,585 x 11,585 x 6,181 m |
Размеры (имперские) | 47.85 x 38.01 x 20.28 feet |
Версия программы | 5.23.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
