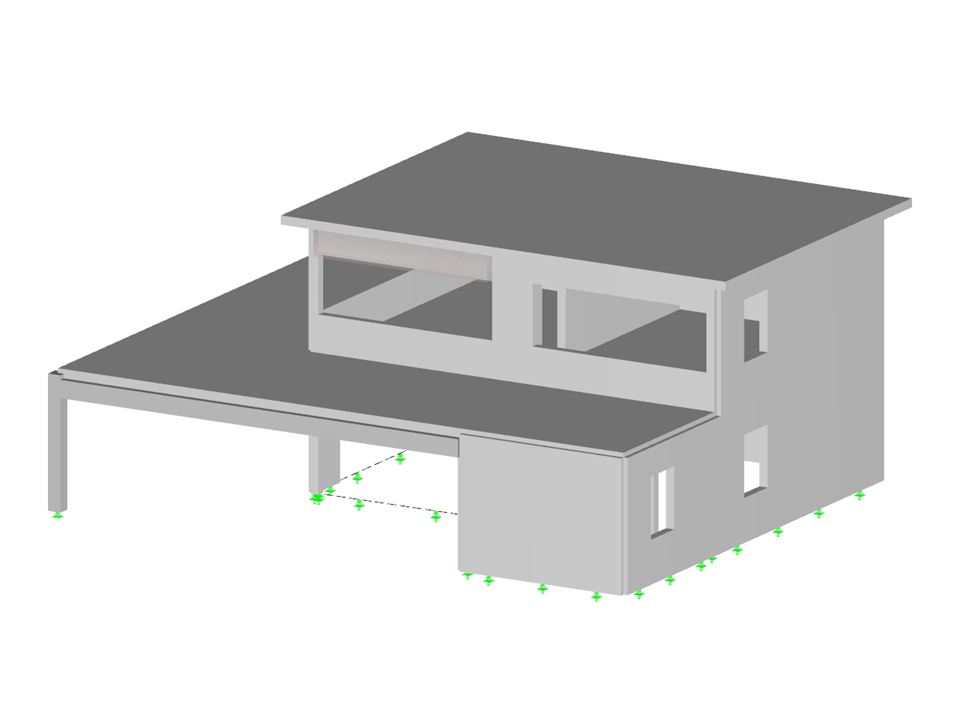

Estructura de barras y superficies de hormigón modelada en RFEM. El seminario web en el siguiente enlace muestra el flujo de trabajo de cálculo según la norma ACI 318-14 utilizando los módulos adicionales RF-CONCRETE Members y Surfaces.
Estructura de hormigón según ACI 318-14
Número de nudos | 101 |
Número de líneas | 141 |
Número de barras | 8 |
Número de superficies | 16 |
Número de casos de carga | 5 |
Número de combinaciones de carga | 31 |
Número de combinaciones de resultados | 2 |
Peso completo | 219.224 t |
Dimensiones (métricas) | 14,585 x 11,585 x 6,181 m |
Dimensiones (imperiales) | 47.85 x 38.01 x 20.28 feet |
Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
