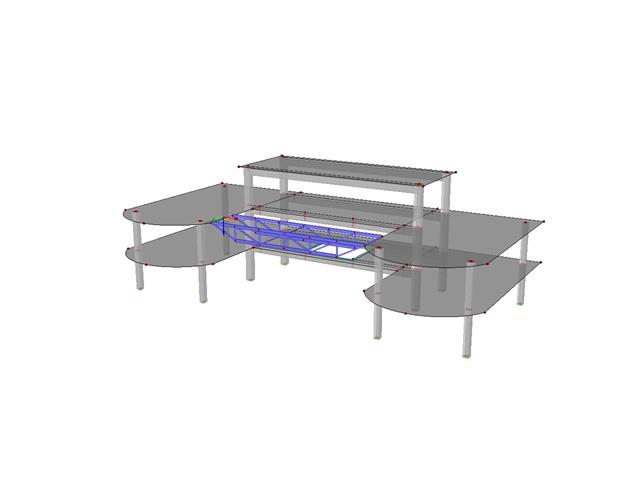

Modelação de uma estrutura de edifício multimaterial no RFEM. Numa série de seminários web divididos em três partes, é apresentado o fluxo de trabalho desde a modelação básica à mais avançada incluindo as opções de integração BIM. Veja as ligações abaixo.
Submodelos
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

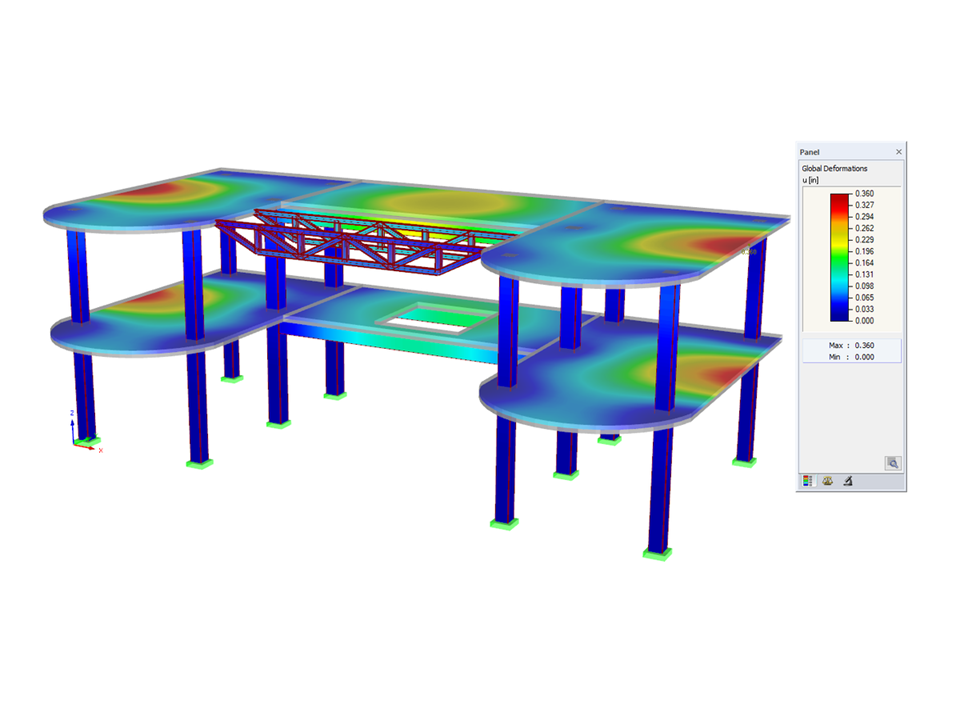

Estrutura de edifício multimaterial
| Número de nós | 92 |
| Número de linhas | 112 |
| Número de barras | 74 |
| Número de superfícies | 6 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 10 |
| Número de combinações de resultados | 2 |
| Peso total | 452,724 t |
| Dimensões (métricas) | 27,432 x 14,753 x 9,229 m |
| Dimensões (imperial) | 90 x 48.4 x 30.28 feet |
| Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
