No RF-CONCRETE Surfaces, recebo uma quantidade de armadura elevada comparativamente ao braço de alavanca que é quase zero. Como é que se forma um braço de alavanca das forças internas tão pequeno?

Q: No RF-CONCRETE Surfaces, recebo uma quantidade de armadura elevada comparativamente ao braço de alavanca que é quase zero. Como é que se forma um braço de alavanca das forças internas tão pequeno?

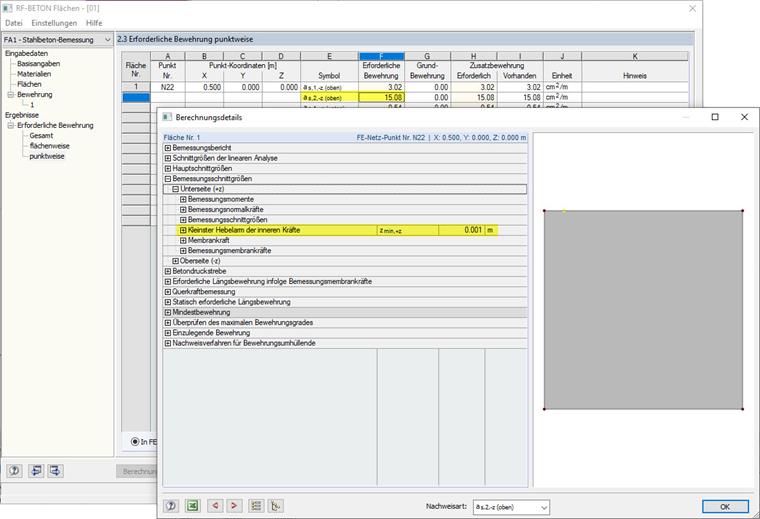

A situação pode ser causada pelas seguintes condições: As camadas de armadura são praticamente adjacentes umas às outras no eixo central da superfície Foi selecionado um pequeno diâmetro de barra A secção está completamente desenhada, ou seja, não existe a altura da zona comprimida. Neste caso, a menor distância entre as camadas de armadura é aplicada como braço de alavanca. Se estiver próximo de zero, o braço de alavanca também é aplicado próximo de zero.

Question

No RF-CONCRETE Surfaces, recebo uma quantidade de armadura elevada comparativamente ao bra&#231;o de alavanca que &#233; quase zero. Como &#233; que se forma um bra&#231;o de alavanca das for&#231;as internas t&#227;o pequeno?

Accepted Answer

A situa&#231;&#227;o pode ser causada pelas seguintes condi&#231;&#245;es:	 As camadas de armadura s&#227;o praticamente adjacentes umas &#224;s outras no eixo central da superf&#237;cie		 Foi selecionado um pequeno di&#226;metro de barra		 A sec&#231;&#227;o est&#225; completamente desenhada, ou seja, n&#227;o existe a altura da zona comprimida.	Neste caso, a menor dist&#226;ncia entre as camadas de armadura &#233; aplicada como bra&#231;o de alavanca. Se estiver pr&#243;ximo de zero, o bra&#231;o de alavanca tamb&#233;m &#233; aplicado pr&#243;ximo de zero.
