Instrukcja online programu RFEM | Powierzchnie
z3rch.com_(1).png?mw=926&hash=2f6b7de6c63b7da3f99a3bf4305308e8a0c10fc4)
Unikalny projekt o nazwie „Oxigeno” jest obecnie w trakcie budowy w San Francisco de Heredia, San José, Kostaryka. Przestrzeń rekreacyjno -handlowa o powierzchni prawie 1.345.489 ft² zapewnia gościom relaksującą atmosferę zakupów w harmonii z naturą. W tym celu posadzono na miejscu m.in. 200 drzew. Jako dach pokryty jest poduszką ETFE o powierzchni 7222 m², obecnie największą na świecie.
Klient z3rch, klient firmy Dlubal Software, użył programów RFEM i RF-FORM-FINDING do znalezienia kształtu i obliczenia konstrukcji, w tym konstrukcji kablowo-siatkowej i membran.
z3rch
z3rch.com

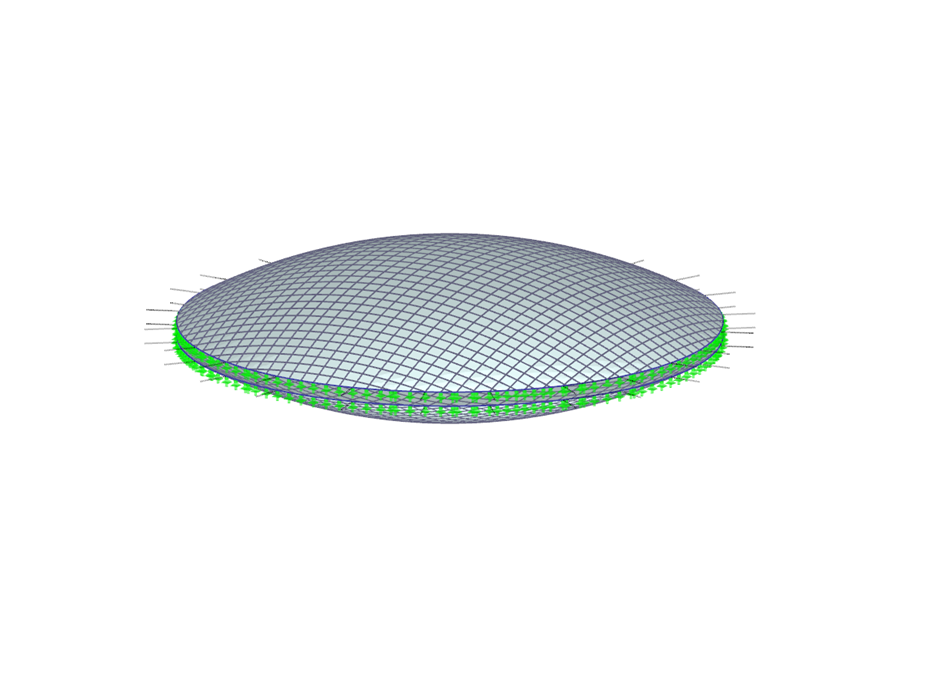

Model 3D poduszki ETFE z siatką kablową w RFEM (© z3rch)
Klient z3rch, klient firmy Dlubal Software, użył programów RFEM i RF-FORM-FINDING do znalezienia kształtu i obliczenia konstrukcji, w tym konstrukcji kablowo-siatkowej i membran.
z3rch
z3rch.com
Model 3D poduszki ETFE z siatką kablową w RFEM (© z3rch)
Konstrukcja dachu z ETFE
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 3074 |
| Liczba linii | 5352 |
| Liczba prętów | 5344 |
| Liczba powierzchni | 8 |
| Ilość przypadków obciążenia | 32 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 17,329 t |
| Wymiary (metryczne) | 50,600 x 50,187 x 13,054 m |
| Wymiary (imperialne) | 166.01 x 164.66 x 42.83 feet |
| Wersja programu | 5.24.00 |
