V San Francisku de Heredia, San José v Kostarice se staví unikátní projekt zvaný "Oxígeno". Tento prostor pro odpočinek a komerční účely, který se rozprostírá na ploše 120 000 m2, nabízí návštěvníkům možnost nákupu v uvolněné atmosféře a v harmonii s přírodou. Na tomto místě bylo kromě jiného osázeno 200 stromů. Hlavní food court je zakrytý střechou z ETFE vzduchových polštářů o rozloze 1 600 m2, která je momentálně největší na světě.
Náš zákazník, společnost z3rch, použil program RFEM a přídavný modul RF-FORM-FINDING pro výpočet počátečního tvaru membránové konstrukce včetně lanové konstrukce.
z3rch
z3rch.com

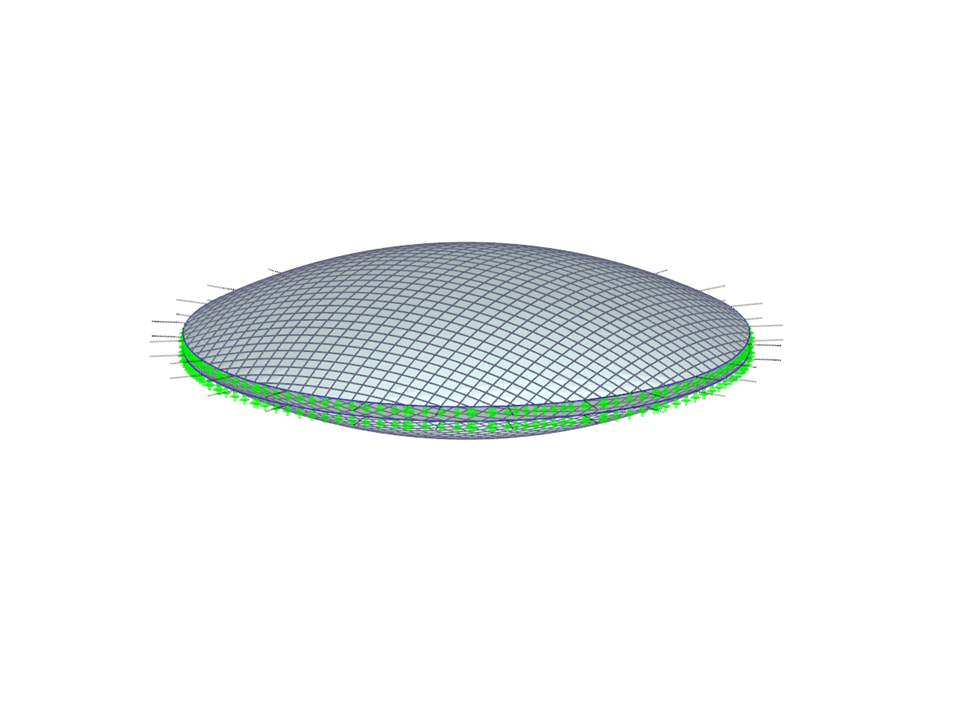

3D model EFTE polštáře s lanovou sítí v programu RFEM (© 3dtex)
Náš zákazník, společnost z3rch, použil program RFEM a přídavný modul RF-FORM-FINDING pro výpočet počátečního tvaru membránové konstrukce včetně lanové konstrukce.
z3rch
z3rch.com
3D model EFTE polštáře s lanovou sítí v programu RFEM (© 3dtex)
Konstrukce střechy z ETFE
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 3074 |
| Počet linií | 5352 |
| Počet prutů | 5344 |
| Počet ploch | 8 |
| Počet zatěžovacích stavů | 32 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 17,329 t |
| Rozměry (metrické) | 50,600 x 50,187 x 13,054 m |
| Rozměry (imperiální) | 166.01 x 164.66 x 42.83 feet |
| Verze programu | 5.24.00 |
