Um projeto único com o nome "Oxigeno" está atualmente a ser construído em San Francisco de Heredia, na Costa Rica. O centro comercial e de recreação, ocupando uma área de quase 125 000 m2, irá oferecer aos visitantes um ambiente relaxado e em harmonia com a natureza durante as compras. Para tal, foram plantadas cerca de 200 árvores na superfície. A praça de alimentação principal tem como cobertura uma almofada ETFE com 1600 m2, a maior do mundo até à data.
O cliente da Dlubal z3rch utilizou para o cálculo do modelo, juntamente com a estrutura de cabos e membranas, o RFEM e o módulo adicional RF-FORM-FINDING.
z3rch
z3rch.com

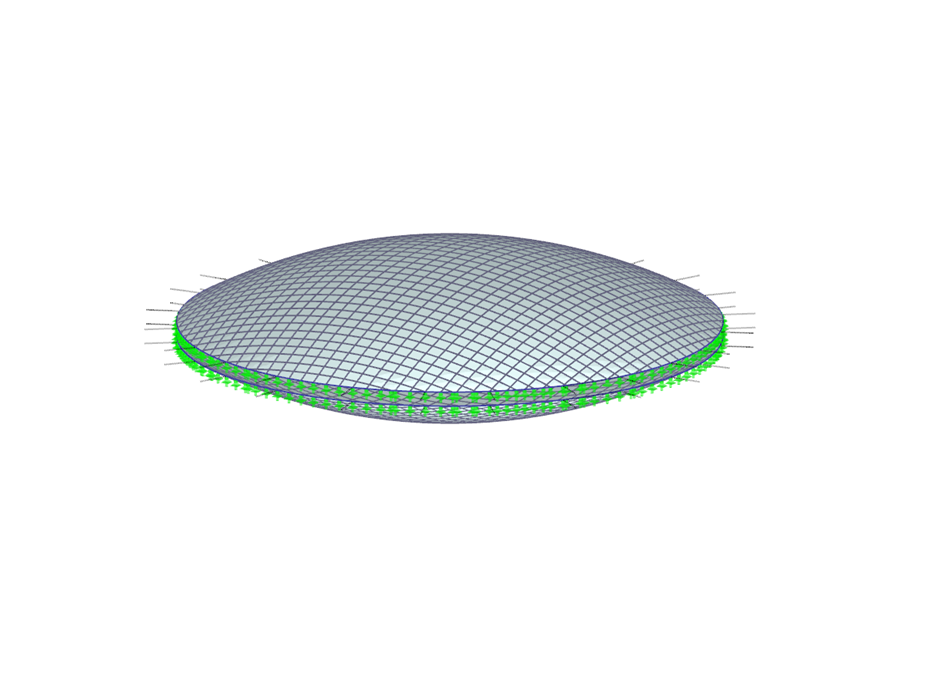

Modelo em 3D da almofada ETFE com rede de cabos no RFEM (© z3rch)
O cliente da Dlubal z3rch utilizou para o cálculo do modelo, juntamente com a estrutura de cabos e membranas, o RFEM e o módulo adicional RF-FORM-FINDING.
z3rch
z3rch.com
Modelo em 3D da almofada ETFE com rede de cabos no RFEM (© z3rch)
Estrutura de cobertura ETFE
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 3074 |
| Número de linhas | 5352 |
| Número de barras | 5344 |
| Número de superfícies | 8 |
| Número de casos de carga | 32 |
| Número de combinações de resultados | 3 |
| Peso total | 17,329 t |
| Dimensões (métricas) | 50,600 x 50,187 x 13,054 m |
| Dimensões (imperial) | 166.01 x 164.66 x 42.83 feet |
| Versão do programa | 5.24.00 |
