Un progetto unico chiamato 'Oxigeno' è attualmente in costruzione a San Francisco de Heredia, San José, in Costa Rica. Lo spazio ricreativo e commerciale, che misura quasi 120.000 m², offre al visitatore un'atmosfera rilassante per lo shopping in armonia con la natura. A tale scopo, nel sito sono stati piantati tra l'altro 200 alberi. Il 'Main Food Court' è coperto con un cuscino di ETFE di 17.222 ft², attualmente il più grande del mondo.
Z3rch, un cliente di Dlubal Software, ha utilizzato RFEM e RF-FORM-FINDING per il form-finding e il calcolo della struttura, compresa la struttura a rete di funi e le membrane.
Ingegnere strutturista
z3rch.com

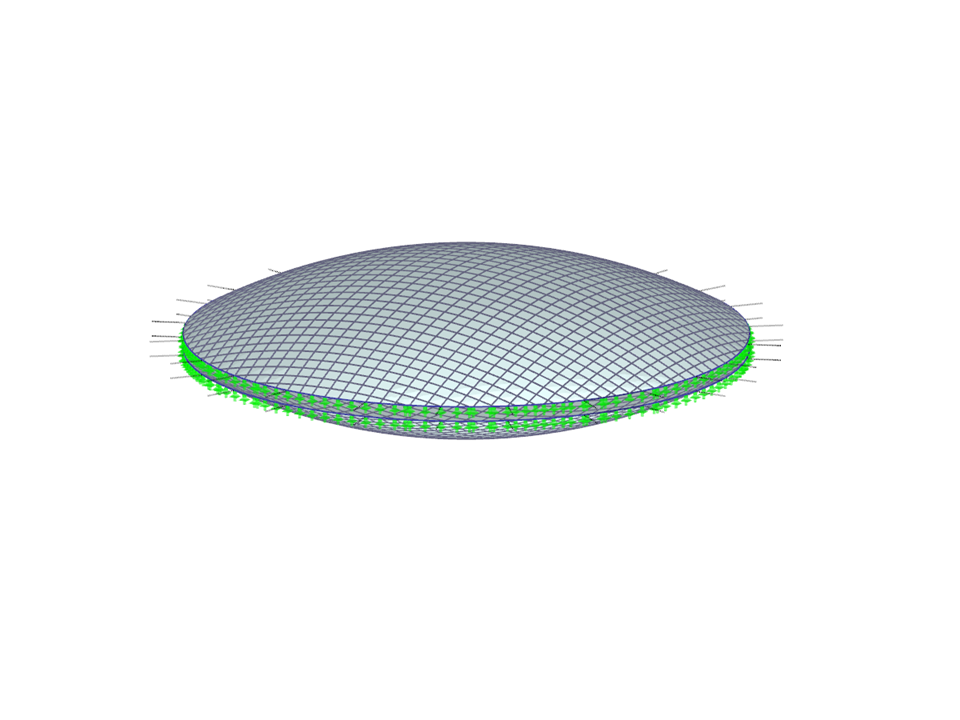

Modello 3D del cuscino in ETFE con una rete di cavi in RFEM (© z3rch)
Z3rch, un cliente di Dlubal Software, ha utilizzato RFEM e RF-FORM-FINDING per il form-finding e il calcolo della struttura, compresa la struttura a rete di funi e le membrane.
Ingegnere strutturista
z3rch.com
Modello 3D del cuscino in ETFE con una rete di cavi in RFEM (© z3rch)
Struttura del tetto in ETFE
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 3074 |
| Numero di linee | 5352 |
| Numero di aste | 5344 |
| Numero di superfici | 8 |
| Numero di casi di carico | 32 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 17,329 t |
| Dimensioni (metriche) | 50.600 x 50.187 x 13.054 m |
| Dimensioni (imperiali) | 166.01 x 164.66 x 42.83 feet |
| Versione del programma | 5.24.00 |
