W 2017 roku firma VIC OBDAM otrzymała zlecenie od firmy BAM do pełnego zaprojektowania projektu Kasbank (masa całkowita około 334 t) w Amsterdamie. Projekt obejmował stalowe, wolnostojące schody kręcone.
VIC OBDAM jest niezależną firmą zajmującą się konstrukcjami stalowymi, która realizuje złożone projekty stalowe od projektu do montażu.
Vic Obdam Staalbouw BV, Obdam, Holandia
www.vicobdam.nl

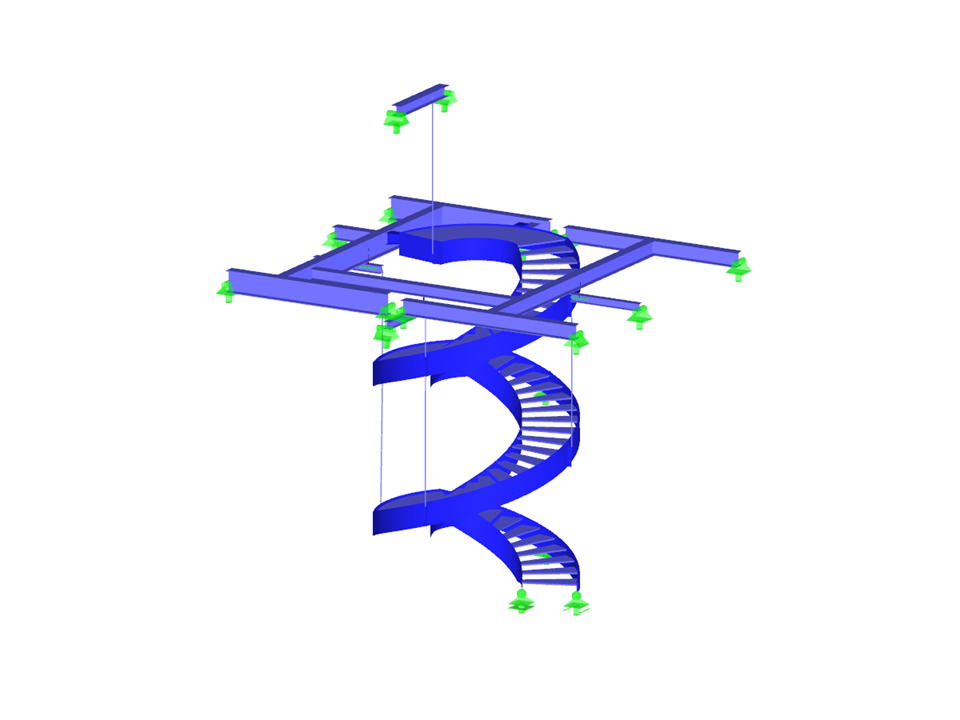

Model schodów spiralnych w RFEM z wizualizacją odkształceń (© Vic Obdam Staalbouw BV)
VIC OBDAM jest niezależną firmą zajmującą się konstrukcjami stalowymi, która realizuje złożone projekty stalowe od projektu do montażu.
Vic Obdam Staalbouw BV, Obdam, Holandia
www.vicobdam.nl
Model schodów spiralnych w RFEM z wizualizacją odkształceń (© Vic Obdam Staalbouw BV)
Kręcone schody ze stali
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 4583 |
Liczba linii | 1274 |
Liczba prętów | 37 |
Liczba powierzchni | 307 |
Ilość przypadków obciążenia | 8 |
Ilość KO | 23 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 22,990 t |
Wymiary (metryczne) | 10,449 x 9,240 x 13,495 m |
Wymiary (imperialne) | 34.28 x 30.31 x 44.27 feet |
Wersja programu | 5.21.00 |
