В 2017 году компания BAM поручила компании VIC OBDAM полностью спроектировать проект Kasbank (общий вес около 334 т) в Амстердаме. Этот проект включал в себя отдельно стоящую стальную винтовую лестницу.
VIC OBDAM - это независимая стальная строительная компания, которая выполняет сложные стальные проекты от проектирования до монтажа.
Vic Obdam Staalbouw BV, Обдам, Нидерланды
www.vicobdam.nl

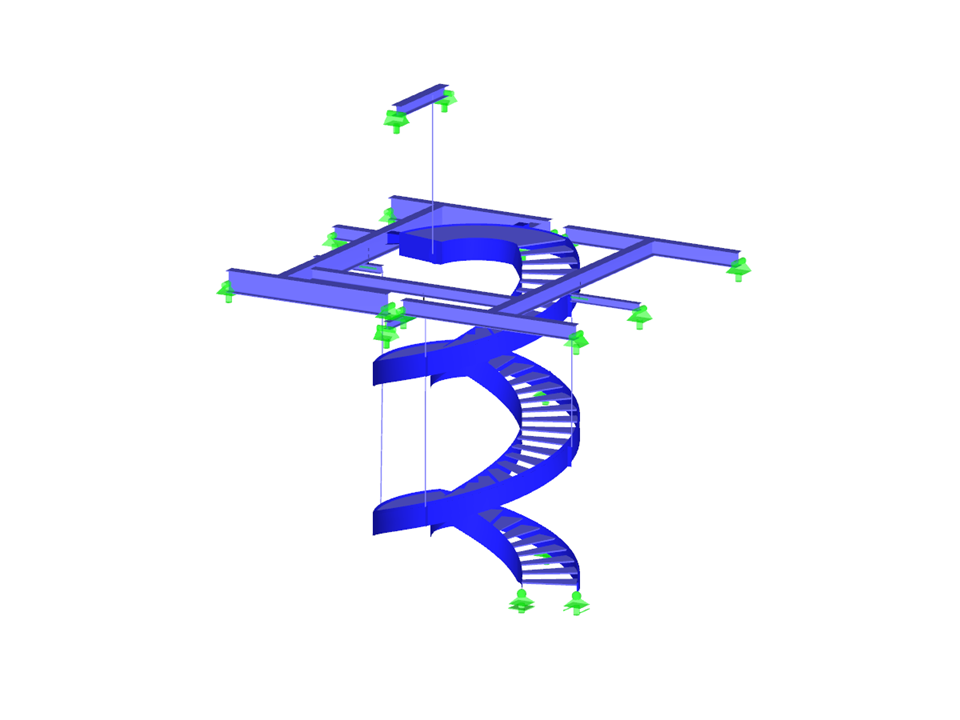

RFEM модель винтовой лестницы с визуализацией деформаций (© Vic Obdam Staalbouw BV)
VIC OBDAM - это независимая стальная строительная компания, которая выполняет сложные стальные проекты от проектирования до монтажа.
Vic Obdam Staalbouw BV, Обдам, Нидерланды
www.vicobdam.nl
RFEM модель винтовой лестницы с визуализацией деформаций (© Vic Obdam Staalbouw BV)
Стальная винтовая лестница
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 4583 |
Количество линий | 1274 |
Количество стержней | 37 |
Количество поверхностей | 307 |
Количество загружений | 8 |
Количество сочетаний нагрузок | 23 |
Количество расчетных сочетаний | 2 |
Общий вес | 22,990 t |
Размеры (метрические) | 10,449 x 9,240 x 13,495 m |
Размеры (имперские) | 34.28 x 30.31 x 44.27 feet |
Версия программы | 5.21.00 |
В норме EN 1993-1-1 был для расчета на устойчивость представлен общий метод, который можно использовать в плоских системах с любыми граничными условиями и переменной высотой конструкции. Причем расчетные проверки могут быть выполнены одновременно как для нагрузки в основной несущей плоскости, так и для сжатия. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
У стержней и блоков стержней с постоянным сечением можно для расчета на устойчивость использовать метод эквивалентных стержней по норме EN 1993-1-1, 6.3.1-6.3.3. Тем не менее, у конических стержней этот метод использовать обычно нельзя, а если да, то лишь в ограниченной степени. К счастью, дополнительный модуль RF-/STEEL EC3 способен распознать такие случаи и автоматически переключиться на общий метод расчета.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
Условия опирания балки, подверженной изгибу, необходимы для ее устойчивости к продольному изгибу с кручением. Если, например, однопролетная балка поддерживается сбоку в середине пролета, можно предотвратить прогиб сжатой полки и обеспечить двухволновую собственную форму. Эта дополнительная мера значительно увеличивает критический момент потери устойчивости плоской формы изгиба. В дополнительных модулях для расчета стержней можно с помощью окна вводных данных «Промежуточные опоры» задать на стержне различные типы боковых опор.
