Em 2017, a BAM contratou a VIC OBDAM para a realização completa do projeto Kasbank (peso total de cerca de 334 t) em Amesterdão. Este projeto incluiu uma escada em caracol isolada de aço.
A VIC OBDAM é uma empresa independente de construção em aço que implementa projetos de aço completos e complexos desde o cálculo até à execução.
Vic Obdam Staalbouw BV, Obdam, Holanda
www.vicobdam.nl
Modelo RFEM de escada em caracol com visualização de deformações (© Vic Obdam Staalbouw BV)
A VIC OBDAM é uma empresa independente de construção em aço que implementa projetos de aço completos e complexos desde o cálculo até à execução.
Vic Obdam Staalbouw BV, Obdam, Holanda
www.vicobdam.nl
Modelo RFEM de escada em caracol com visualização de deformações (© Vic Obdam Staalbouw BV)

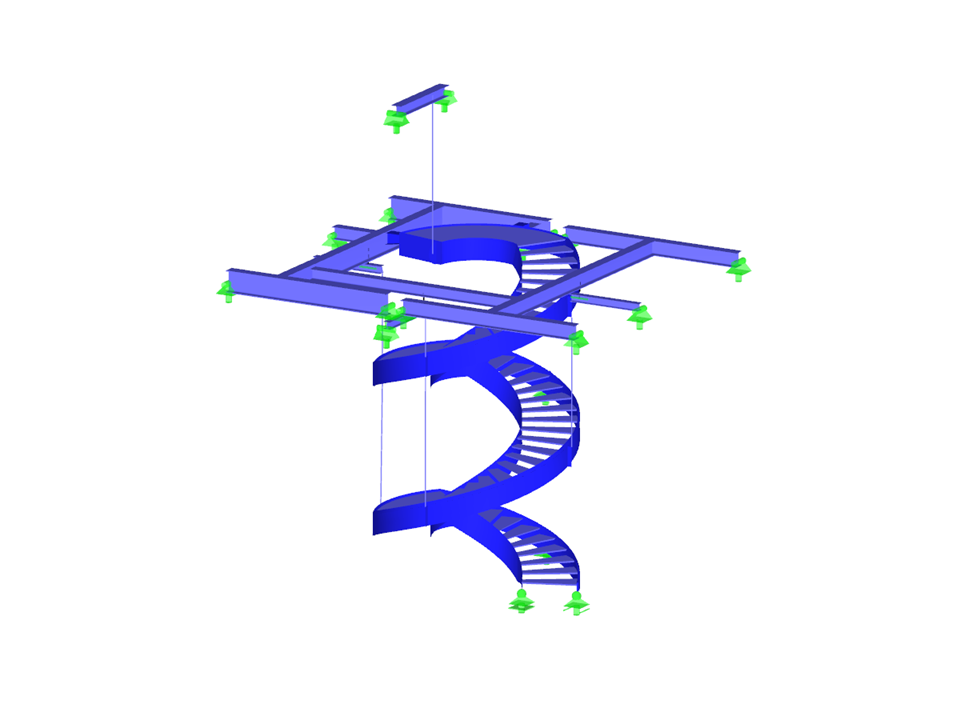

Escada em caracol de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 4583 |
Número de linhas | 1274 |
Número de barras | 37 |
Número de superfícies | 307 |
Número de casos de carga | 8 |
Número de combinações de cargas | 23 |
Número de combinações de resultados | 2 |
Peso total | 22,990 t |
Dimensões (métricas) | 10,449 x 9,240 x 13,495 m |
Dimensões (imperial) | 34.28 x 30.31 x 44.27 feet |
Versão do programa | 5.21.00 |
