V roce 2017 pověřila skupina BAM společnost VIC OBDAM kompletní realizací projektu Kasbank (o celkové hmotnosti asi 334 t) v Amsterdamu. Tento projekt zahrnoval volně stojící točité schodiště z oceli.
Společnost VIC OBDAM je nezávislý dodavatel ocelových konstrukcí, který provádí kompletní projekty od výpočtu po realizaci.
Vic Obdam Staalbouw BV, Obdam, Nizozemsko
www.vicobdam.nl

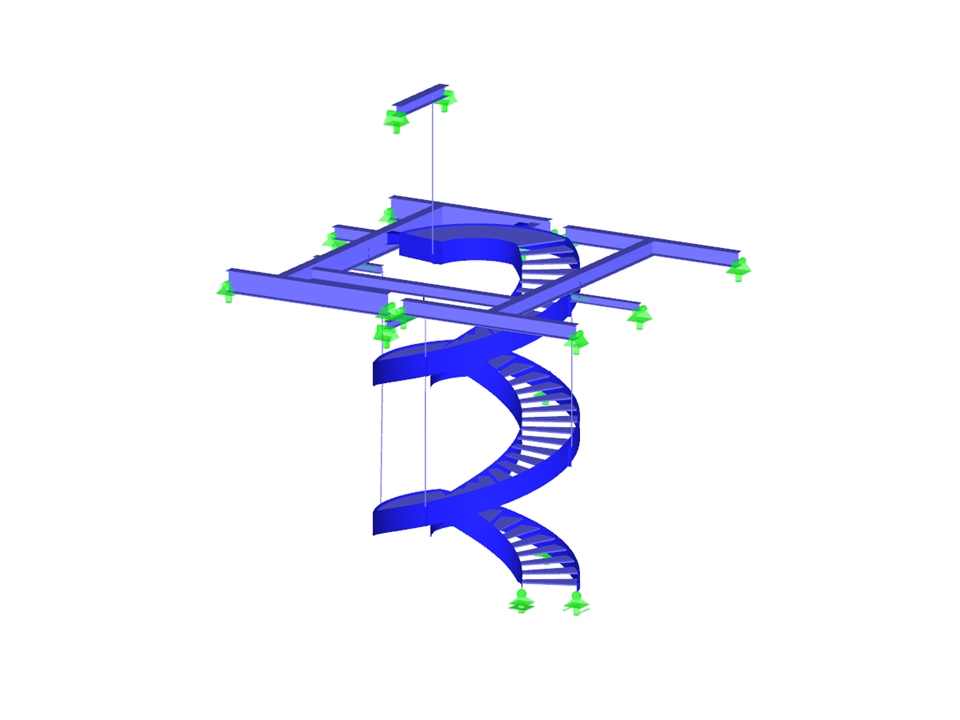

RFEM model točitého schodiště s vizualizacemi deformací (© Vic Obdam Staalbouw BV)
Společnost VIC OBDAM je nezávislý dodavatel ocelových konstrukcí, který provádí kompletní projekty od výpočtu po realizaci.
Vic Obdam Staalbouw BV, Obdam, Nizozemsko
www.vicobdam.nl
RFEM model točitého schodiště s vizualizacemi deformací (© Vic Obdam Staalbouw BV)
Ocelové točité schodiště
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 4583 |
Počet linií | 1274 |
Počet prutů | 37 |
Počet ploch | 307 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 23 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 22,990 t |
Rozměry (metrické) | 10,449 x 9,240 x 13,495 m |
Rozměry (imperiální) | 34.28 x 30.31 x 44.27 feet |
Verze programu | 5.21.00 |
