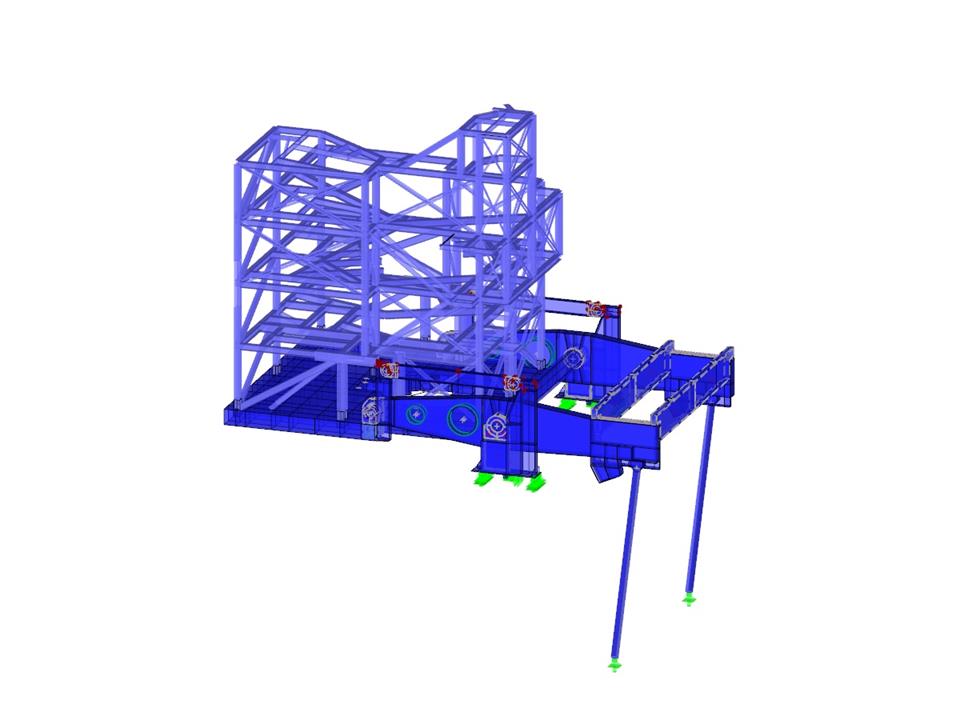

Zaprojektowany podnośnik jest przesuwny w pionie i posiada przeciwwagę. Dzięki równoległoboku stół pozostaje w pozycji poziomej. Konstrukcja ma około 61 m długości, 37,4 m szerokości i 71,8 m wysokości. W wznoszącej się konstrukcji stalowej zainstalowano różne urządzenia. Do konstrukcji wykorzystano głównie rosyjskie przekroje według normy GOST z biblioteki przekrojów programu RFEM. Do obliczeń wykorzystano moduł dodatkowy RFEM. Całkowity ciężar konstrukcji wraz z balastem wynosi około 1102,3 tony.
Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen
www.ibehlenz.de
Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen
www.ibehlenz.de
Stalowy stół podnośny
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 6980 |
Liczba linii | 9353 |
Liczba prętów | 1703 |
Liczba powierzchni | 2845 |
Ilość brył | 182 |
Ciężar całkowity | 239,294 t |
Wymiary (metryczne) | 18,630 x 11,279 x 21,895 m |
Wymiary (imperialne) | 61.12 x 37 x 71.83 feet |
Wersja programu | 4.06.00 |
